美国GE探伤仪特殊探头WB45
详细信息| 询价留言品牌：美国GE 型号：WB45 加工定制：否 是否进口：是 产地：美国 加工定制：否 美国GE探伤仪特殊探头WB45
数字化 | 涡流 | 胶片 | 检测系统 | 超声波 | X射线

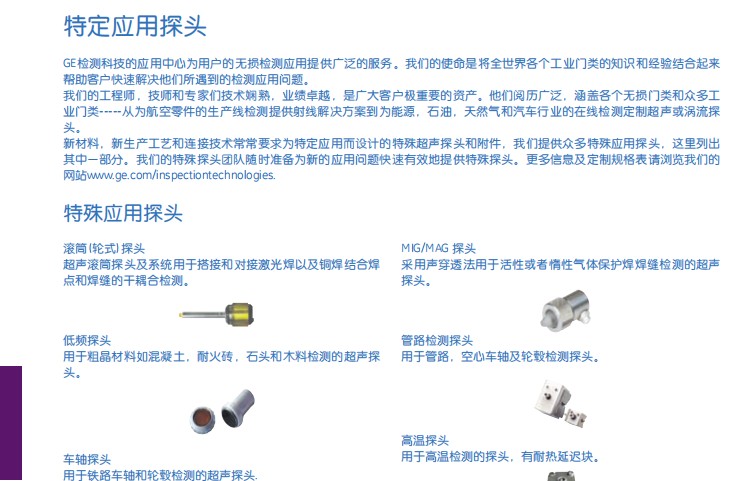

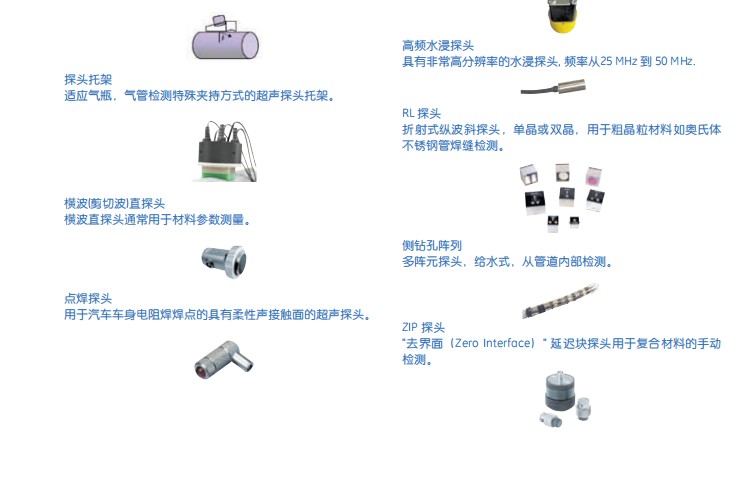

特殊探头能为您解决特殊检测问题
如果您正有一个检测难题需要解决，而标准探头不能解决您的问题，那么您需要读读这本小册子。这里介绍的是已经在许多超声检测领域获得成功应用的特殊探头，它们都已经通过检测验证，得到用户的肯定, 并且可以根据客户需要定制。其中必有一种能解决您的检测问题。
由于我们特殊探头的范围非常广，我们需要把同类型的探头归类在一起，从产品型号的编号上对探头归类（例如B2S-0A）。在这种情况下，为了选择合适的探头，您必须要对检测任务有详细的了解。
*好的解决方案是您能发给我们检测物件的图纸，上面标有探头位置，缺陷位置，可能需要的频率等。如果您在这本册子里没有找到与您的检测问题相关的信息，也请把你的详细需求发给我们，我们的探头及应用专家将很乐意为您寻求*佳解决方案并为您提供合适的探头。
美国GE探伤仪特殊探头WB45
特殊探头能为您解决特殊检测问题
① RB…,MRB…型
用于管道周向检测的斜探头，能够同时从两个周向检测管道的。Lemo00接头。
② IR…型
从管道内部检测缺陷或测量厚度。
③ Z4R6X6/6X
多晶片探头—4MHz，6个6x6mm晶片水浸探头，带2.5m探头线。我们也能提供其他
频率，晶片尺寸和晶片数量的探头，相应的多晶片斜探头可以用来检测横向缺陷。
④ IALF10…型
10MHz水浸探头，园柱曲面，晶片宽30mm，由PVDF材料制成，带1.5m
Lemo1接口探头线。可提供其他频率和晶片尺寸的探头。
铁轨检测探头
① SESZS…型
4MHz双 晶 直 探 头 ， 0.95m探 头 线 ，Lemo接头。
② SESZW…型
双晶斜探头，声束同时向前，向后70º入射，2MHz，带0.75m探头线，Lemo1接头。
③ WB45-01型
45º斜探头，1MHz，顶端带Lemo1接头；套在夹具上组成前后串联式检测铁轨。
注释:
SESZS…型和SESZW…型都适用于铁轨检测系统自动检测。用于坯饼检测时请参
考第6页，板坯检测。关于其他的检测问题，请联系我们的技术人员。
美国GE探伤仪特殊探头WB45
用于轴承和轮轴
① B2S-0A…型
1MHz，2MHZ，4MHZ斜探头，晶片直径24mm，可更换保护膜。通过不同角度延
迟块得到7º 14º 21º 28º 纵波斜探头。顶部Lemo1接头。尤其适用于检测大轴承偏
心位置的体积型缺陷。
② AW…型
斜探头，延迟块可更换，2MHZ，晶片直径24mm，Lemo1接头；适用于横波探
伤，探头接触面可与曲面耦合。
③ ASW…型
斜探头，用横波检测轮轴中心孔，带有2m探头线，Lemo1插头一个。
④ B…S, MB…S
直探头，可提供各种频率，晶片直径为10mm和24mm，带延迟块。B…S型为
Lemo1接头，MB…S探头为Lemo00接头。
⑤ Z2GB1, Z4NB5
带延迟块的纵波斜探头，专为电梯轴承检测设计，与Lemo 00插头匹配。
注释:
对于粗晶材料(由于晶粒散射而导致信噪比差)，请参照第15页“粗晶结构材料
的检测”。关于特大轴承检测请参照第6页“大型部件检测”。
用于板坯
① SEZ4R10…型
双晶4MHz探头，声束宽度约为50mm，由一个发射晶片和3个接收晶片组成，一根探头线，带有4个Lemo1接头。
① 5Z6X27ND型
双晶5MHZ探头，声束宽度约为25mm，带Lemo1接头的探头线，尤其适合板材边缘检测。
② B…S-O型
提供各种频率的直探头，可更换保护膜，顶部Lemo1接头。例如用于检测平板辊筒。
③ SEZ4N30V，SEB4TV型
4MHz双晶探头，2.5m带Lemo1接头探头线一根，即使在不断升高的温度下也适用于检测平板辊筒。
④ UWB…
1 MHz，2 MHz或4 MHz入射角可调斜探头，可以得到纵波和横波，配有Lemo1接
口，用于产生兰姆波。
用于大型部件
① NQP…型
用 于 直 接 接 触 法 的 聚 焦 直 探 头 ，2MHZ，晶片直径34mm，50mm，或
75mm，深度越深处，焦点直径越小，Lemo1接头。尤其适用于各个方向的相
邻缺陷。
② WQP…型
聚 焦 斜 探 头 ， 晶 片 直 径 3 4 m m ，50mm，或75mm，深度越深处，焦点直径越小，Lemo1接头。
③ SEB…G型
双晶探头，1 MHz 或 2 MHz， 大晶片，深度聚焦，Lemo 00接头。
④ GRST…型

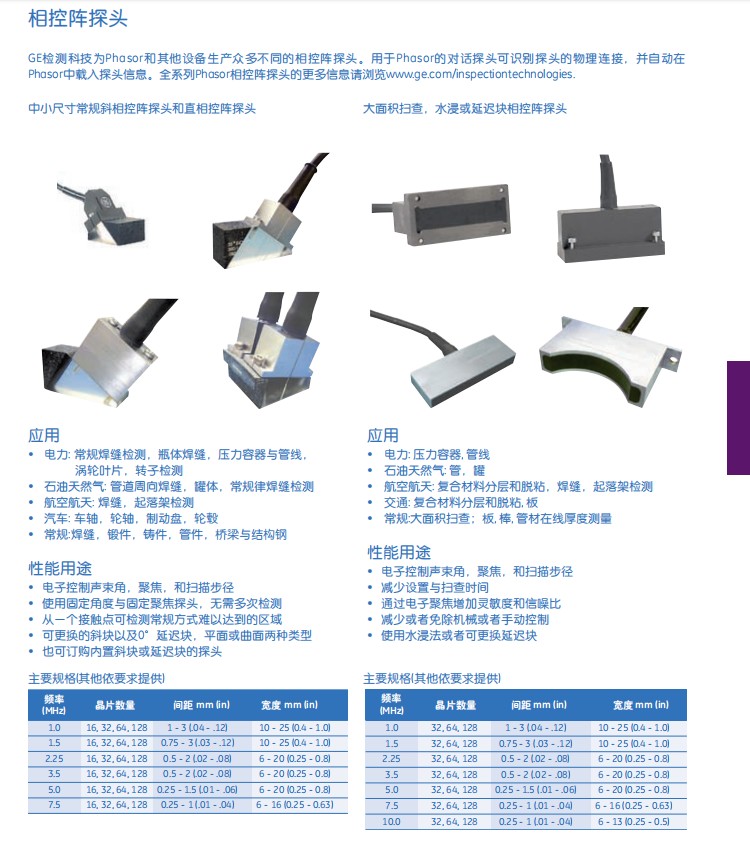

相控阵探头，声束焦点和角度可变，可用于自动检测系统。
用于特殊形状工件
例如飞机零件
① G…MN，G…KS型
多 种 频 率 高 分 辨 率 的 直 探 头 ， 可 更换延迟块，Microdot接头，G…KS为
Lemo00探头。例如用于涡轮叶片冷却壁 测 量 。 检 测 塑 料 时 ， 延 迟 块 可 根
据 实 际 使 用 环 境 设 计 ， 使 延 迟 块 跟工件完美耦合，消除界面回波（0界面探头）。
② H…MN…F型
高分辨率水浸探头，多种频率和晶片直径可选，探头带有喷水耦合的喷嘴和防
水Lemo03接头；例如用于涡轮叶片的厚度测量。
③ SMWB…
小晶片斜探头，4 MHz，5MHz或6 MHz，晶片尺寸3mm x 4mm，Microdot接头；例如检测铆钉孔的裂纹，也可用串联式技术检测。
例如：汽车部件
汽车零件的检测几乎是机械自动化的。活塞，阀门，轮轴，齿轮检测的相关信
息可在特别发布的SD263资料中找到。点焊检测的信息参见第10页。
美国GE探伤仪特殊探头
用于其他检测应用
超声检测的应用范围非常广，我们经常接到一些检测应用要求，有些检测要求
至今为止都没有方法实现，我们收集了大量相关资料。这里列举了一些例子：
猪的脂肪与肌肉检测，皮肤厚度的测量，眼睛的长度测量，人体眼睛透镜厚
度的检测，鸡蛋壳的厚度测量，食物中固体的确定，金锭和金币的检测，骨骼
康复治疗的监测，液体的凝固和分离，啤酒，奶酪或水果的成熟度，微型电子
部件等的检测。
我们致力于解决超声领域各种应用要求。因此，如果您有检测要求，请务必
与我们联系，我们将给你一个*佳解决方案。
用于混凝土，石头，和木材
① B0.05N，B0.05U…型
直 探 头 ， 5 0 K H Z ， 接 触 面 3 0 m m 和55mm，信号衰减弱，Lemo1接头；只
能用于穿透式检测。我们可以提供更高频率探头。
② B0.05NN型
直探头，50KHZ，探头通过增强杆增强超声信号，声束传播直径大，Lemo1接
头，只适用于穿透式软质材料的检测(如木材）。
③ K0.1G，K0.25G型
100KHZ和250KHZ直探头，接触面直径45mm，阻尼性好，例如脉冲持续时间
短，防水Lemo1接头；在脉冲回波模式可用于精确测量超声传播时间。
③ B…SL，G0.5G型
250 kHz，500 kHz，1 MHz直探头，各种晶片尺寸可选，Lemo1接头。
用于陶瓷（如绝缘材料）
① K…G，K…N 型
高分辨率直探头，提供各种频率，晶片直径24mm和10mm，耐磨接触面和Lemo00接头。
② IB…
2MHZ或4MHZ，Lemo00接头，窄外壳设计使得探头能进入伞形绝缘体的缝隙中。
③ IW…B…
4MHZ 斜探头，Lemo00接头。入射角取决于缺陷位置和探头耦合点。注释：大部分标准探头可以用于检测大绝缘体，成形的陶瓷工件可使用高频探头（如AP-FM50.3.1）水浸法探伤。
用于简单复合纤维塑料
① G…NS，G…KS型
各种频率冲击波直探头，晶片尺寸可选，通过螺纹固定保护膜或延迟块，Lemo00接头。可以根据工件材料设计延迟块，尽量消除界面波的影响（0界面探头）。也适用于带涂层工件的厚度测量。
② CA212，CA214
高分辨率直探头，2MHZ，5MHZ，晶片尺寸10mm和24mm，Microdot接头，通过螺纹固定保护膜或延迟块，适用于带涂层工件的厚度测量。
② G…N，G…KB
各种频率冲击波直探头，晶片尺寸可选，Lemo00接头，耐磨接触面。
③ W70B2GT型
70º斜探头，频率为2MHZ，Lemo00接头，适合检测PE和PVC材料。65º斜探头可用于检测大厚度材料，WB70-1适合厚度更大的材料。
说明：
关 于 热 塑 料 的 检 测 请 参 见 特 别 版SD277资料，干耦合检测相关信息见第14页。
用于点焊检测
① G20MN…型
高 分 辨 率 直 探 头 ， P V D F 晶 片 ，20MHZ，Microdot接头和水延迟线，由可更换弹性保护膜密封，用于点焊检测；晶片尺寸取决于点焊焊核，可以用15MHZ探头检测更大厚度的点焊。更多详情请看特别版SD272。
用于精密部件检测
① G…MN型
各种频率冲击波探头，晶片直径可选，Microdot接头，可更换延迟块；尤其适用于点焊检测。
② H…NA，H…KA，H…MA型
各种频率，晶片尺寸可选的水浸冲击波探头，H…N，H…K带2.5m探头线，H…M带1.5m探头线，Lemo00接头；尤其适合厚度测量。
③ H...KP...F, H...MP...F型
各种频率，晶片尺寸，焦距可选的高分辨率水浸探头，防水Lemo03接头，并附有用于机械自动检测的喷水耦合喷嘴。
美国GE探伤仪特殊探头
胶接层检测
例如在滑动轴承（白金属铁或铝铁），焊接头（铁与铁或者铜与铜，铜表面包银），搭接焊，离合器扭转或制动衬板粘结检测，关于更详细的胶接检测信息请查阅另外更详细的资料SD288。然而，对于大部分检测应用要求，标准 探 头 都 能 满 足 。 如 有 特 殊 应 用 需求，请联系我们-我们将为您提供*合适的探头。
腐蚀检测- DA312
DA412
性能与DA312一样，比DA312多对话功能，探头里存储了探头参数。
DA311
相当于标准探头DA301，只是探头接口在顶部。
DA303
2MHz双晶探头，用于测量声能吸收或者声散射严重的材料。
DA0，8G
双晶探头，用于声衰减或者声散射非常严重的材料（例如，铸件或者塑料）。
DA408
与DA0，8G相同，只是比DA0，8G多对话功能，探头里存储了探头参数。
DA317类型
双晶探头用于检测厚度比较小并且表面温度*大为300℃的工件，该型号探头的耦合稳定性非常好。
DA319
与DA312相同，只是该型号能用于表面温度高达250℃的工件。
HT400
双 晶 探 头 用 于 检 测 表 面 温 度 高 达550℃的工件，在室温下可测量的*小厚度为0.8mm。
DA305
双晶探头使用石英玻璃延迟块，尤其适合于温度非常高的工件检测。
DA类型
一个非常小的笔型双晶探头，Microdot接 头 ， 可 以 检 测 接 触 面 积 非 常 小 的工件。
CA212，CA214
高 分 辨 率 直 探 头 ， 频 率 为 2 M H z 或5MHz，通 过 螺 纹 固 定 延 迟 块 或 保 护膜 ； 适 用 于 带 A 扫 描 测 厚 仪 测 量 厚度值。
用于测试材料特性
例如利用纵波横波声速计算弹性模量。
G…N，G…KB，G…K型
各种频率，晶片尺寸可选的冲击波直探头，耐磨损接触面，Lemo00插头。
G…K型为
Microdot接头。适合测量纵波声速。
SM-P…型
各种频率，晶片尺寸可选的高分辨率直探头，Microdot接头，有一个磁环可将探头固定在磁性材料上。尤其适合测量螺栓应力。
K…NY，K…KY型
高分辨率横波直探头。多种频率和晶片尺寸可选。Microdot接头。适合测量横波声速，适用于精密测厚仪。
注释：
如有需要，横波和纵波晶片可以同时封装在一个外壳里。例 如 可 以 用 来 确 定 硬 化 层 的 厚 度 和纯度。
Z20m型
20MHZ，窄脉冲水浸探头，晶片尺寸5mm，1.5m探头线，Lemo1接头。适合用超声背散射测量硬化层深度。
注释：
硬化层和未硬化层之间的结构突变是测量的先决条件。参见SD284。
Z10M型
10MHZ窄脉冲水浸探头，晶片尺寸5mm，1.5m探头线，Lemo1接头。适用于纯度测量。
美国GE探伤仪特殊探头
串联式焊缝检测- W45SEK2/…型
② D45N2…型
各种角度，频率，晶片尺寸的斜探头，适用于串联式厚焊缝检测。可用于机械自动检测。
高温高压或辐射环境下检测- W…B2GV，W…B4GV
② SEB4KV
4MHZ双晶探头，Lemo00接头，与A扫描显示的仪器连接可在高温下用于厚度测量。
LWG854型
防辐射探头：如检测渗水燃油杆。
③ H5KV型
5MHZ水浸探头，防水Lemo03接头，可在125º和60bar下工作。尤其适合检测输油管道连续厚度测量和缺陷检测，用特殊的表面保护层可用于腐蚀性材料检测。
④ K5KVB4型
5MHZ直探头，耐热延迟块，可用于高温高压下塑料部件的厚度测量。使用特殊延迟块可用于腐蚀性材料检测。
注释：
高温测厚探头详细资料见第11页。
用于结构复杂，空间接触面积受限制的工件
SMWB型
小晶片斜探头，频率4MHZ，5MHZ，6MHZ。晶片尺寸3mmx4mm，入射角可选，Microdot接头。
② K…M…型
各频率小晶片直探头，（外径2.5mm，高度3mm），Microdot接头或固定细探头线。可提供接触面直径为2mm的锥形延迟块。
③ WSY型
90º爬波探头，Lemo00接头，用来检测难以接近的位置。
注释：
爬波在工件表面下沿直线传播。它并不像表面波一样沿着表面传播。所以有些用其他超声波无法检测到的缺陷可以用爬波检测到。这种探头必须很好的与材料表面贴合在一起才能产生爬波。
不用耦合剂（干耦合）检测
如果在检测工件表面不能使用液体耦合剂，某些情况下可以使用塑料来代替。
用塑料箔或塑料冒安装在探头前面保证探头和检测工件耦合。滚筒探头，
B1KS，B1KE型带有特殊接触面可以在没有耦合的情况下连续检测。在这种情
况下，保证探头和被检物件表面的清洁是十分重要的，因为工件表面的脏物会
使探头不能与工件耦合。这种技术尤其适合于塑料检测。详情请参见SD261。
用于粗晶材料的检测（铸件和奥氏体材料）
很多用于检测粗晶材料的探头都得到成功应用，现在已成为标准探头。
包括：- K…S，K…SM
② WRY…，WSY…
45º，60º，70º纵波斜探头，高分辨率，频率2MHZ。WSY…频率4MHZ，Lemo00接头。
③ VRY…，VSY…
45º，60º，70º，2MHZ纵波双晶斜探头。VSY… 4MHZ，Lemo00接头。如果您需要与上述标准探头频率、入射角、接头型号不同的探头，请联系我们，我们将给您提供*佳探头，使其能满足您的应用需求。
根据标准检测
很多国家的标准都规定了探头的技术参数，常规检测的检测方法和规范。这些
标准的数量和范围都非常大，在此对于具体的探头参数不一一列举。
如果您需要符合特定标准的探头，请联系我们，如果您急需探头的话，我
们建议您给我们提供基于标准的探头技术资料。
