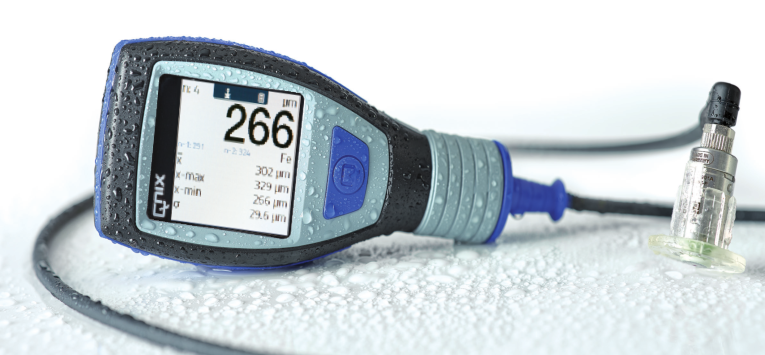

德国尼克斯QNix涂层测厚仪 膜厚计5500



简介

安全可靠的精确及真实测量，确保测量数据真实有效。人体工程学设计，快速连续测量而不疲劳。坚固耐用，恶略条件下，也可长期可靠使用。灵活扩展性，随时更换探头。



所有用于QNix5500上的可更换探头均可用于Qnix9500，适配灵活通用。

QNix系列探头为全新设计，其标配探头外形小且紧固，有Fe、NFe、Fe/NFe双用，分

不同的测量范围。

QNix5500一体化设计内置探头，同时也可以选择模块设计的可互换的外置探头



QNix5500可更换探头

• 内部带保护膜的不锈钢探头，IP65防光防水

• 耐磨红宝石探头

• 耐化学品材料，耐化学清洗（丙酮，硝基稀释，乙醇）

• 探头上带LED提示灯

• 探头线为拖链型，可任意弯折



德国尼克斯QNix涂层测厚仪 膜厚计5500 技术参数

电源

电源 2节AA碱性电池或充电电池

不使用时电池寿命（50%容量） ＞1年

使用时电池寿命（1次/秒） 60000次

时钟电池寿命 ＞2年

显示 600流明IPS2吋彩色LCD液晶，70°视角

构造

机身硬质材料 PA12 GF30

机身软质材料 TPE-U

探头支撑材料 Trogramid®(CX7323)

防划液晶透窗 H6

透窗厚度 2mm

仪器尺寸（HxWxD） 136*63*42mm

重量 132g

环境防护 分级

IP防护 IP64

工作温度 -20℃-70℃

存放温度 -20℃-70℃

测量范围

QNix5500内置探头（可选） Fe: 1.25 mm 3 mm

Fe/NFe:  1.25 mm 3 mm

QNix5500外置探头（可选） Fe: 1.25 mm 3 mm 5 mm

NFe: 1.25 mm 3 mm 5 mm

Fe/NFe:  1.25 mm / 1.25 mm 3 mm / 3 mm  5 mm / 3 mm 5 mm / 5 mm

*可用湿布清洗探头耐化学品腐蚀，如：丙酮，硝基稀料，乙醇





外置探头技术参数

技术测量

测量原理 电磁涡流霍尔效应

标准 DIN EN ISO 2808, DIN 50981, DIN 50984, ISO 2178,

BS 5411 (3 & 11), BS 3900-C5, ASTM B 499, ISO 2360,

ASTM D 1400, ASTM D 1186, ASTM D 7091

测量范围 取决于探头

测量速度（每分钟） ≥120

测量精度：Fe(铁基)

NFe(非铁基)

±(1µm+2%的读数)＜2.0mm时

±3%的读数＞2.0mm时

±(2µm+2%的读数)＜2.0mm时

±3%的读数＞2.0mm时

*小测量面积  Φ14.5mm

*小曲率半径Fe

*小曲率半径NFe

R6mm

*小基体厚度 Fe:0.2mm NFe:0.05mm

结构参数

探头外壳材料（顶部） 不锈钢(1.4305)

探头外壳材料（底部） Trogramid®(CX7323)

探头测量触点 红宝石(Al203)

外型尺寸 (高度，直径) 34.5mm，14.5mm

重量  11.9g

耐用环境条件

分级

IP防护 IP65

操作温度  -20℃-70℃

存放温度  -20℃-70℃

连续测量时*大工件表面温度 80℃

20秒内单次1秒测量时间 100℃

*可用湿布清洗探头耐化学品腐蚀，如：丙酮，硝基稀料，乙醇



QNix®5500 标配

探头内置一体机型

•QNix5500主机

•Fe和NFe调零板各1个，2片标准片

•出厂检测报告

•使用说明书

•2节1.5V AA碱性电池

•塑料仪器箱

QNix5500探头外置分体机型

•QNix5500主机

•Fe和NFe调零板各1个，2片标准片

•使用说明书

•探头支撑架

•探头导线

•2节1.5V AA碱性电池

•塑料仪器箱





所定探头为模块探头

•探头

•探头出厂检测报告
