德国EPK库伦测厚仪GalvanoTest 3000 型

描述

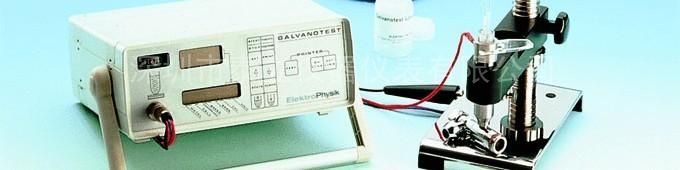

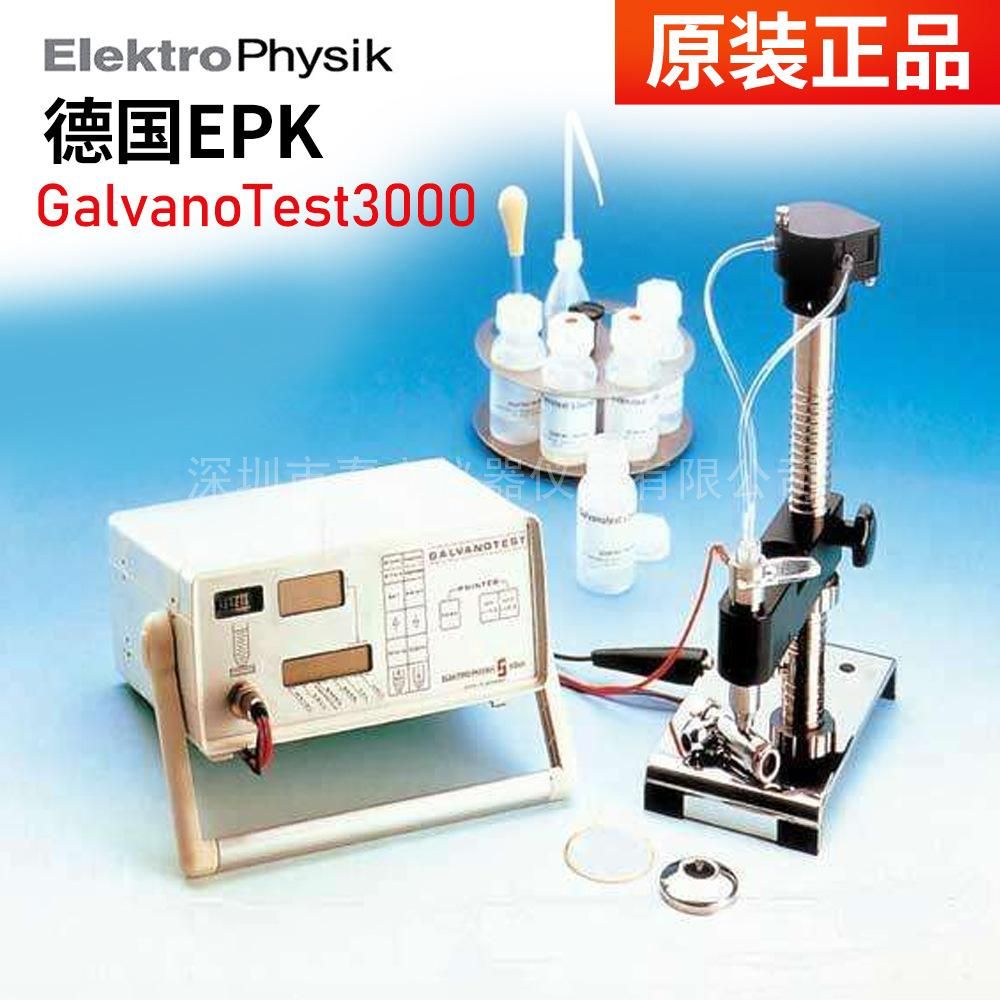

GalvanoTest库仑镀层测厚仪主要有三个部分组成：

. 1. 电解池 电解池

对于测量平面和曲率半径超过3mm的曲面，有两种不同的电解池。一种电解池带循环泵与

GalvanoTest 3000型连接使用，另一种电解池带空气泵与GalvanoTest 2000型连接使用。

使用电解杯测量金属丝或小部件，可以使其浸到电解液中。两个型号都

可以使用电解杯。

测量金属丝和小部件的电解杯

2. 支架 支架

支架适当地夹住测试样品，使得电解池可以在测试样品上精确定位。电

解池分配泵附属于任一支架或仪器。 MiniPrint 数据打印机，即时打印

读值，统计值和电解池电压曲线

3. 过程单元 过程单元

带交互式LCD的GalvanoTest是基于微处理器的仪器。它适用于测量各种电镀件。测量时可以通过

触摸面板输入并显示在一个大的字母数字显示器上。GalvanoTest的各种数据接口可以连接外接设备，

如PC，打印机或Y-T记录仪。



通用型镀层测厚仪

 测量几乎所有电镀涂层/基体组合

 适用于单层和多层涂层

 利用库仑原理，一种符合DIN 50 955和ISO 2177



标准的去镀方法

同样适用于高达 0.05 微米的极薄涂层！

镀层测厚仪 GalvanoTest



应用

库仑或阳极去镀方法用于测量几乎所有基体上的电镀涂层厚度，如钢

铁，有色金属或绝缘材料基体。典型应用包括铁上镀镍，铁上镀锌，铜上

镀锡，铜上镀银或树脂镀铜。

典型测量设置：测量 PCB 上的金镀层

这种方法只除去几乎看不到的一小块面积，而不影响基体。库仑法确保

结果，准确。GalvanoTest使用简便，操作者不需要技能只需在实

际测量发生之前很少的培训。库仑原理是测量单镀层或多镀层的低成

本方法。例如铁上依次电镀铜再镀镍再镀铬。

小面积上定位电解池的定心器

连接MiniPrint数据打印机，GalvanoTest提供测量值和统计值的完整文档。对特殊测量的分析或

之后的参考，去镀过程中的特征电压曲线也可以打印出来。



测量原理

根据法拉第定律的原理，GalvanoTest对样品特定区域进行电解溶解。电解池装满用于选定镀层/

基体组合的特殊电解液。电解池放在测量样品上。在电解池和测试样品之间插入密封垫防止液体流出

并同时确定除镀面积，例如1m ㎡ 。仪器准备使用并

连接主机。现在，通过电解液利用电化学反应溶解

的涂层区域。一旦溶解完成，特定的电位变化

会自动停止去镀过程并在显示屏上以μm或者mils

显示镀层厚度。




德国EPK库伦测厚仪GalvanoTest  2000 型  3000 型参数

镀层/ / 基体组合

- 70 种以上镀层/基体组合(标准版)  ●  ●

- 平面和曲面上的镀层  ●  ●

- 小工件和金属丝上的镀层  ●  ●

- 预置 10 种金属类型：Cr、Ni、Cu、brass 黄铜、Zn、Ag、Sn、Pb、Cd、Au  ●

- 预置 9 种金属类型：Cr、Ni、Cu、brass 黄铜、Zn、Ag、Sn、Pb、Cd  ●

- 可另设置 8 种金属镀层  ●

- 可另设置 1 种金属镀层  ●

电解池

- 带循环泵  ●

- 带气泵  ●

测量面积

- 密封垫 8 m ㎡  ●

- 密封垫 4 m  ㎡  ●  ●

- 封贴片 1 m ㎡  ●  ●

- 封贴片 0.25 m  ㎡（去镀层面积几乎看不见）  ●

- 电解杯 约 0.25-16 m  ㎡ （可选）  ●  ●

调整 参数 优化

结果

- *多 8 种除镀速度在约 0.3-40 μm/分钟范围内可调  ●  ●

- 根据金属类型和测量面积直接调整校准系数，个别设置  ●  ●

- 通过标准厚度样板设置校准  ●  ●

- 可调整终点电压，排除干扰或者测量镀层和基体之间的混合区  ●  ●

GALVANOTEST

数据存储

- 可存储的不同金属类型数目  10  18

- 可存储的读数和统计值  2000  2000

- 仪器关机后可保持所有校准值、读数、统计值  ●  ●

统计计算

- 显示 6 种统计值：平均值、标准偏差、变异系数、大值、小值、读数个

数

●  ●

- 立即或稍后显示统计值  ●  ●

- 立即或稍后打印读数和统计值  ●

- 显示和打印日期时间：年、月、日、时、分  ●  ●

用于外设的计

算机接口：

- MiniPrint 数据打印机接口  ●  ●

- 一个连接 PC 的 RS-232 C 接口  ●  ●

- 连接绘制电压曲线的 x-t 记录仪的模拟输出  ●  ●

电解液报警/饱和度指示  ●

测量不确定性 - 经校准后在 8m  ㎡面积下，5%读值  ●  ●

电源  - 110/220V，50~60Hz/10W  ●  ●

尺寸/ / 重量：

- 主机: 260 mm x 250 mm x 100 mm; 约 2.5 kg  ● ●

- 支架约 2.5 k  ●

- 支架带集成泵约 3.0kg  ●

- 测量范围：0.05-75μm

GalvanoTest

附加功能

- 用 MiniPrint；打印图形显示电解池在镀层上的电压水平；特别适用于镀层和

基体之间的混合区域

● ●

- 字母数字显示器可选德语、法语、英语操作指导

● ●  ● ●

- 测量单位公制(μm)或英制(mils)

● ●  ● ●

- 开机时显示*后一次读数的详情

● ●  ● ●

- 监视除镀过程的带照明伏特计

● ●  ● ●

- 易于使用-操作清晰明了，操作说明书里范例众多

● ●  ● ●

- 额外测量小工件,金属丝和多层镀层

● ●  ● ●
