奥林巴斯 超声测厚仪探头 探伤仪探头

简介
Olympus公司是一家专营光学、电子及精密工程产品，涉及工业、医疗及消费市场的跨国公司。Olympus生产的仪器有助于保证产品质量，提高基础设施及设备的安全性。Olympus NDT公司是全球领先的生产创新型无损检测和测量仪器的企业。其生产的仪器应用于包括航空航天、电力、石油化工、民用基础设施、汽车以及消费产品在内的各种工业和研究领域。其掌握的前沿检测技术包括超声、超声相控阵、涡流、涡流阵列、显微镜检查、光学计量，以及X光荧光分析。其生产的产品包括探伤仪、测厚仪、工业NDT系统及扫查器、视频镜、管道镜、高速视频摄像机、显微镜、便携式X光分析仪、探头及各种辅助设备。Olympus NDT公司的总部设在美国马萨诸塞州的沃尔瑟姆，并在世界范围内的各大主要工业地区都设有销售和服务中心。若需要在产品的应用及服务方面得到帮助，请咨询我们。

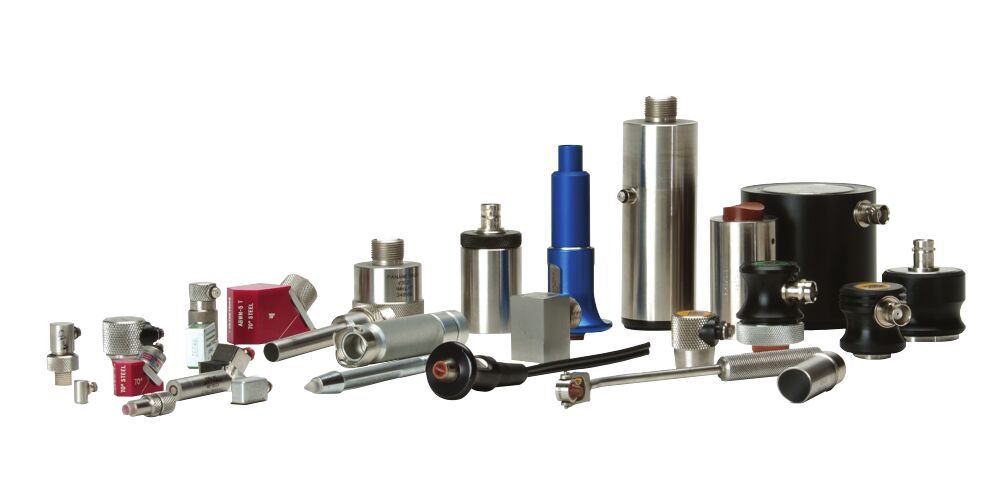

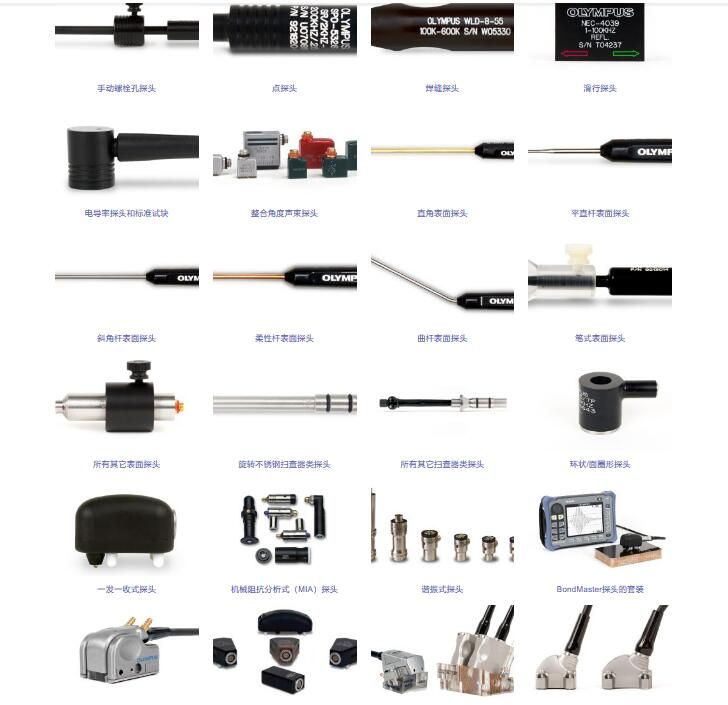

Panametrics ® 超声探头
我们提供的各种频率、晶片直径及连接器类型的Panametrics超声探头有5000种以上。拥有40多年探头研制经验的OlympusNDT已经开发了用于缺陷探测、焊缝检测、厚度测量及材料分析等特殊应用的各种各样的定制探头。


奥林巴斯超声探头选择

接触式探头：
接触式探头是一个通常可生成纵波且与被测样件直接接触的单晶探头。所有接触式探头都装有WC-5防磨面，不仅具有超级防磨效果，可以延长探头寿命，还可以提供适合于大多数金属的极佳的声阻抗。

接触式探头是一种可与被检工件直接接触的单晶纵波探头。

优势
• 专利WC-5防磨板增加了这种探头的耐用性、抗裂性及防磨性。
• 所有这类探头都可用于检测面粗糙的工业部件。
• 具有与大多数金属匹配的近似声阻抗。
• 可用于检测多种材料。

应用
• 垂直声束缺陷探测和厚度测量。
• 分层缺陷的探测和定量。
• 材料特性评价和声速测量。
• 检测平板、坯材、棒材、锻件、铸件、挤压成形件及多种其它金属与非金属部件。
• 可在50°C（122°F）的高温下持续使用。

指尖接触式
• 大于6毫米（0.25英寸）的探头带有凸节，便于抓取。
• 303不锈钢外壳。
• 薄外形的特点便于检测难于接触到的表面。
• 根据客户的要求，可免费提供用于方便抓取探头的可拆装塑料套筒。
6毫米（0.25英寸）套筒的工件编号为CAP4；3毫米
（0.125英寸）套筒的工件编号为CAP8。
• 标准配置为直角连接器，并适用于Microdot连接器。



双晶探头：
双晶探头包含两个纵波晶片（一个用作发送器，另一个用作接收器），两个晶片装于同一个外壳中，但中间有一层隔音屏障。每个晶片都稍微向另一个晶片倾斜，目的是使从工件底面反弹的信号以V形声程传播。双晶探头在检测严重腐蚀的工件时一般都能提供更稳定的读数，而且还可用于高温环境。

双晶探头在同一个外壳中装有由隔音屏障分开的两个晶片。一个晶片发射纵波，另一个晶片作为接收器接收声波。要了解有关用于MG2和37系列测厚仪的探头更详细的情况请咨询我们。

优势
• 改进了近表面的分辨率。
• 避免了高温应用所需的多延迟块。
• 在粗糙或弯曲表面上的耦合效果好。
• 减少了粗晶粒或易散射材料中的直接反向散射噪音。
• 将低频单晶探头的穿透性能与高频单晶探头的近表面分辨率性能结合在一起。
• 可与曲面工件外形相吻合，紧贴在工件的表面。

应用
• 剩余壁厚测量。
• 腐蚀/侵蚀监控。
• 焊缝覆盖和覆层的粘胶/脱胶检测。
• 探测铸件和锻件中的多孔性、夹杂物、裂纹及分层等缺陷。
• 探测螺栓或其它圆柱形部件中的裂纹。
• 等于或小于5.0 MHz的探头可承受的*高温度为425°C（800°F）；7.5 MHz和10 MHz的探头可承受的*高温度为175°C（350°F）。表面温度在90°C（200°F）到425°C（800°F）的情况下，建议使用的占空因数为*多10秒钟接触，然后进行*少1分钟的空气冷却（不适用于袖珍尖端双晶）。

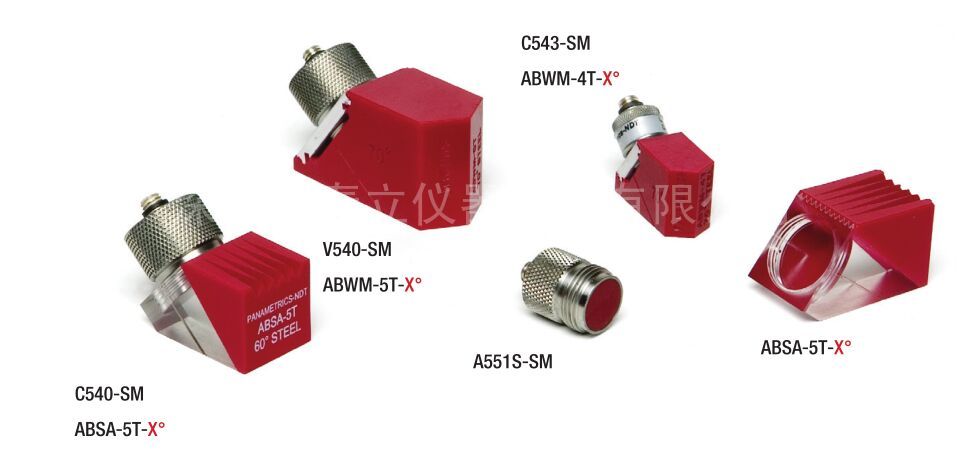

角度声束探头：
角度声束探头是一种与楔块一起使用的单晶探头，可以所选的角度将纵波或横波
发射到工件中。角度声束探头可以对工件中垂直入射接触式探头的超声声程无法到达的区域进行检测。角度声束探头一般用于焊缝检测，因为如果使用标准接触式探头，焊冠会挡住声波，使声波无法到达希望检测的焊缝区域，而且一般的缺陷对准操作会使角度声束产生更强的反射信号。

角度声束探头是一种与楔块一起使用的单晶探头，可以向被测工件内部发射折射横波或纵波。

优势
• 三种材料制成的Accupath楔块在提高了信噪比性能的同时，
还表现出极佳的防磨特性。
• 高温楔块可对热材料进行在役检测。
• 用户可根据需要定制楔块，以得到非标准的折射角度。
• 具有可更换型和整合型两种结构设计。
• 具有外形吻合性能。
• 可提供在铝制材料中获得标准折射角度的楔块及整合组件设
计（参见第15页）。

应用
• 缺陷探测与定量。
• 要了解衍射时差探头，请参阅第35页。
• 检测管道、管件、锻件、铸件，机加工部件和结构部件上的焊缝缺陷或裂缝。
袖珍旋入式探头
• 旋入式设计，303不锈钢外壳。
• 不同频率的探头颜色不同。
• 兼容于短接近、Accupath、高温和表面波楔块。



延迟块探头：
延迟块探头为单晶宽带接触式探头，其特殊的结构设计是在探头晶片前插有塑料或环氧材料制成的一个薄片。延迟块改进了工件近表面缺陷的分辨率，可以测量更薄的材料厚度，并能提供更精确的厚度测量结果。延迟块可根据工件的表面几何形状紧贴在工件上，而且还可用于高温应用中。

可更换延迟块探头是一种单晶接触式探头，专门与可更换的延迟块一起使用。

优势
• 强阻尼探头加上延迟块可以提供极佳的近场分辨率。
• 较高的探头频率提高了分辨率。
• 直接接触法可提高测量薄材料及发现细小缺陷的能力。
• 具有外形吻合性能，适用于曲面工件。

应用
• 精确测厚。
• 垂直声束缺陷探测。
• 对接触区域有限的工件进行检测。可更换延迟块探头
• 每个探头的配置都带有一个标准延迟块和一个固定环。
• 备有高温延迟块和干耦合延迟块。
• 探头及延迟块端部之间需要耦合剂。




保护面探头：
保护面探头为一种带有螺纹外壳护套的单晶纵波探头，可以安装延迟块、防磨帽或保护膜。这个特点增强了探头的灵活通用性，可使这种探头用于范围极为广泛的应用中。保护面探头还可用作直接接触式探头，检测橡胶或塑料等低阻抗材料，以改进声阻抗的匹配效果。


保护面探头是一种单晶纵波接触式探头，可以装配延迟块、保护膜，或保护防磨
帽。

优势
• 具有很强的灵活适用性，提供可拆装延迟块、保护防磨帽和保护膜。
• 单独使用探头时（没有附加任何可选配件），其环氧防磨面可提供匹配于塑料、很多复合材料及其它低阻抗材料的适当的声阻抗。
• 外壳带有螺纹，方便了延迟块、保护膜和防磨帽的安装。

应用
• 垂直声束缺陷探测
• 厚度测量
• 高温检测
• 平板、坯材、棒材及锻件的检测标准保护面•
• 探头的舒适套筒的设计目的是便于操作者在带手套时抓取和握持探头。
• 标准的连接器类型为直角BNC（RB）；也可以提供平直BNC（SB）连接器。
• 延迟块、保护膜及防磨帽需与探头分开订购。


水浸探头：
水浸探头为单晶纵波探头，其防磨面具有与水匹配的阻抗。水浸探头装在密封外壳中，在与防水线缆一起使用时，可以完全浸泡在水面以下。由于水浸探头将水用作耦合剂和延迟块，因此针对必须对工件施行持续耦合的扫查应用来说，这种探头是一种理想的探头。水浸探头还有一个附加选项，即可以通过增加特定区域的声强同时减少声束焦点大小的方式将声束聚焦。

水浸探头是一种单晶纵波探头，带有一个在声学特性上与水相配的1/4波长的层。这种探头是为使超声波在部分或全部浸在水中的被测工件中传播而特别设计的。

优势
• 水浸技术提供了一种均匀耦合的方法。
• 四分之一波长的匹配层加强了声能的输出。
• 防腐蚀的303不锈钢外壳带有镀铬黄铜制连接器。
• 专利射频屏蔽功能可以提高关键性应用的信噪比特性。
• 除了笔刷式探头的所有水浸探头都可进行球面（点）聚焦或柱面（线）聚焦。
• 用户定制的聚焦长度可根据用户需求聚焦声束，以提高检测小反射体的灵敏度。

应用
• 自动扫查。
• 在线厚度测量。
• 高速探测管道、棒材、管件、平板及其它类似部件中的缺陷。
• 基于渡越时间和波幅的成像功能。
• 穿透检测。
• 材料分析及声速测量。

使用注意事项：
探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间，以保证其使用寿命。



高频探头：
高频探头包括延迟块探头和聚焦水浸探头。这些探头的频率范围在20 MHz至225
MHz之间。高频延迟块探头可以对厚度薄如0.010毫米（0.0004英寸）的材料进行厚度测量（取决于材料、探头、表面条件、温度和设置）。高频聚焦水浸探头是对硅制微型芯片等具有低衰减性的薄材料进行高分辨率成像和缺陷探测应用的理想探头。

高频探头为单晶接触式或水浸式探头，可产生等于或高于20 MHz的频率。

优势
• 强阻尼宽带设计提供了极佳的时间分辨率。
• 短波长可获得极强的缺陷分辨率能力。
• 直径极小的声束也可以聚焦。
• 频率范围为20 MHz到225 MHz。

应用
• 高分辨率缺陷探测，如：微孔隙检测或微裂纹检测。
• 表面断裂或不平整性的C扫描成像。
• 可测量薄如0.010毫米（0.0004英寸）材料的厚度*。
• 可对陶瓷及高级工程材料进行检测。
• 可对材料进行分析。 *厚度范围取决于材料、探头、表面条件、温度及所选的的设置。高频接触式
• 使用直接接触检测法时，利用永久熔融石英延迟块可进行缺陷评价、材料分析或厚度测量。
• 3种不同延迟块的配置（BA、BB、BC）可形成多种延迟块回波的组合。
• 其标准连接器类型为直角Microdot（RM）。
