德国VOGT Ultrasonics 超声波汽车点焊探伤仪PHAsis one

VOGT Ultrasonics主要产品：

超声波检查装置

相控阵检查系统

超声波检测软件

点焊检查系统

超声波探头和附件（如角度镜和起泡器）

主要型号：

PROline、PHAsis、SPOTline、PROline USB

VOGT Ultrasonics提供所有无损测试服务以及机械化和自动化的超声测试解决方案。

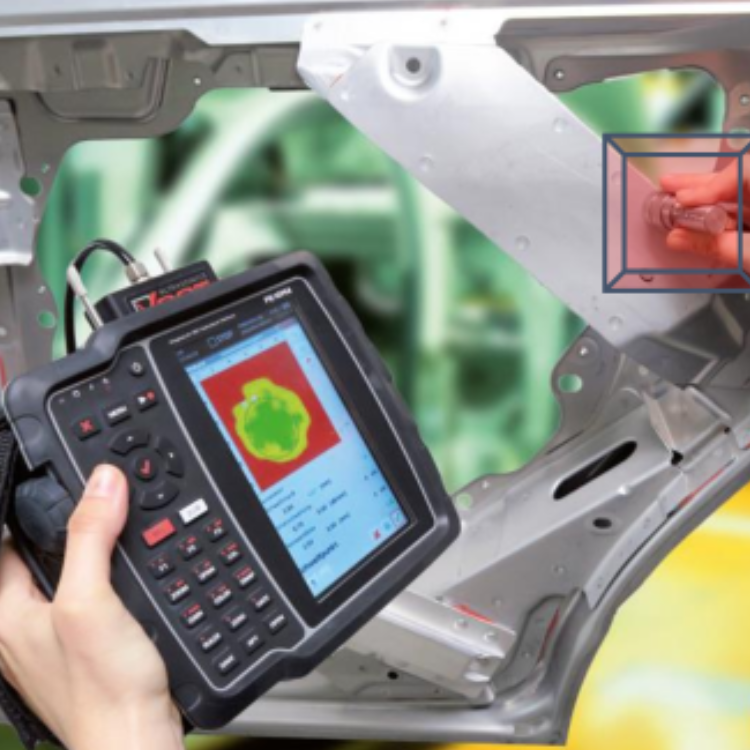

PHAsis®one 超声波相控阵点焊检测仪

------更便携，更经济

• 轻量化的设计使总机重量低于3.5kg（含电池）

• 单手操作更便携

• 可保证5小时续航能力探头前段附件可拆卸，分为水泡式和硬质楔块两种。两种附件可自由更换，无需更换探头。

• 硬质楔块附件：对与表面平整的焊点，检测速度快，寻迹更方便，但是耦合剂消耗量大。

• 水泡式附件：对与表面不平整不规则的焊点，贴合性更好，大大降低耦合剂的使用量，节省成本。

PHAsis®one 超声波相控阵点焊检测仪

• 动态图像显示（超声波D扫描）

• 每个焊点图片由超过700组扫查数据进行分析并成像

• 11*11=121个晶片组成超声波相控阵面阵探头

• 探头有效检测面积9x9mm 2 ，频率20MHz

• 更小更密集的检测晶片，更优化的算法让焊点成像更精细，更准确

• 检测单个焊点只需5秒

• 易于操作的用户界面，简单培训便可轻松上手操作

• 前端探头水泡式设计可贴合不规则焊点，更节省耦合剂（水泡式和硬质楔块可自由更换，无需更换探头）

• 更小巧的设计，3.5kg整机重量方便单手操作

PHAsis®one 超声波相控阵点焊检测仪

------D扫查成像模式

与大多数C扫描成像设备不同：在提供C扫视图的

同时，检测数据由D扫查组成。

4点垂直校准，实时动态视图观测探头是否平行于焊点表面，观测探头有效检测区域是否对准焊点实际位置。


德国VOGT Ultrasonics 超声波汽车点焊探伤仪PHAsis one

PHAsis®one 超声波相控阵点焊检测仪

------D扫查的优势

D扫查：焊点横截面的扫查方式精度更高

D-Scan算法把被检测的焊点分为多层结构，每层的检测数据综合分析后以C型的方式显示出来，这种方式更能精确分析焊点内部缺陷和未溶接的缺陷情况。

PHAsis®one 超声波相控阵点焊检测仪

------121晶片20MHz探头

9x9mm 2  有效检测区域内分割晶片单元多达121片，检测效率更高，更精准，成像更精细，分辨率达到惊人的0.35mm。

20MHz频率探头在保证穿透能力的同时精确度更好，而在薄板检测中高频探头稳定性更好。

• 可检测单块板厚度：0.7-5.0mm

• 可检测板层数量：1-3层板

德国VOGT Ultrasonics​​​​​​​ 超声波汽车点焊探伤仪PHAsis one

PHAsis®one 超声波相控阵点焊检测仪

------PHAsis®device检测软件

• 三种类别组的用户管理模式-预存储模式省去繁琐的重复设置

• 手动检查管理模式

• 板层材料管理模式

• 板层搭接组合管理模式

• 超声波特性参数管理

• 超声波评估模式参数管理

• 编制检测计划

• 依据焊点情况配置/组合不同设置参数（评估模式，超声特性参数，板层搭接管理模式)

• 多台PHAsis®one终端上检查计划同步

• 自由检测模式-在检查计划外的快速检测

• 两种不同的报告类型（详细报告和简易报告）

• 报告格式导出：Word、Excel或PDF

通过在电脑上安装PHAsis manager 数据库管理软件，经过简单培训的检测人员可以自由编辑检测计划、输入输出检测标准、评估和分析检测数据后生成报告。
