德国VOGT GmbH超声波相控阵点焊检测仪PHAsis one

------D扫查的优势

D扫查：焊点横截面的扫查方式精度更高

D-Scan算法把被检测的焊点分为多层结构，每层的检测数据综合分析后以C型

的方式显示出来，这种方式更能精确分析焊点内部缺陷和未溶接的缺陷情况。

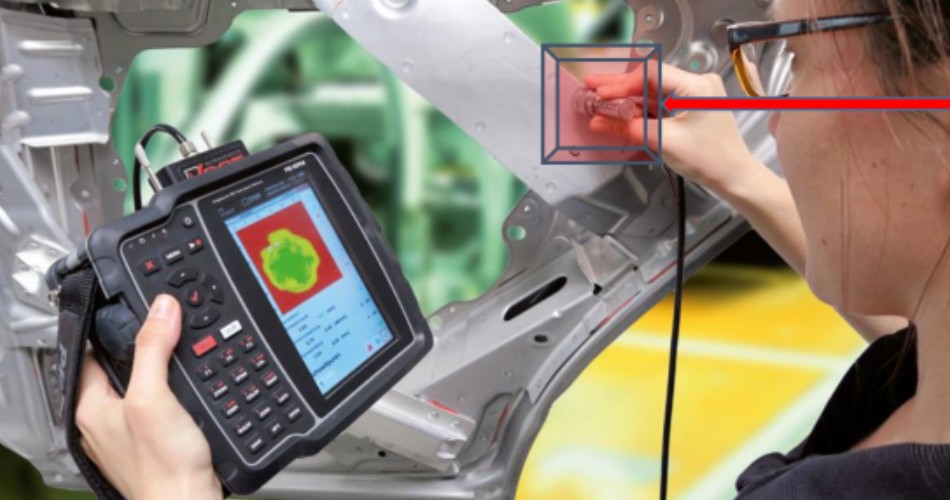

PHAsis®one 超声波相控阵点焊检测仪

------121晶片20MHz探头

9x9mm 2  有效检测区域内分割晶片单元多达121片，检测效率更高，更精准，成像更精细，分辨率达到惊人的0.35mm。

20MHz频率探头在保证穿透能力的同时精确度更好，而在薄板检测中高频探头稳定性更好。

• 可检测单块板厚度：0.7-5.0mm

• 可检测板层数量：1-3层板

------PHAsis®device检测软件

• 三种类别组的用户管理模式-预存储模式省去繁琐的重复设置

• 手动检查管理模式

• 板层材料管理模式

• 板层搭接组合管理模式

• 超声波特性参数管理

• 超声波评估模式参数管理

• 编制检测计划

• 依据焊点情况配置/组合不同设置参数（评估模式，超声特性参数，板层搭接管理模式)

• 多台PHAsis®one终端上检查计划同步

• 自由检测模式-在检查计划外的快速检测

• 两种不同的报告类型（详细报告和简易报告）

• 报告格式导出：Word、Excel或PDF

通过在电脑上安装PHAsis manager 数据库管理软件，经过简单培训的检测人员可以自由编辑检测计划、输入输出检测标准、评估和分析检测数据后生成报告。
