日本TOSHIBA 焊点检测仪Matrixeye EX 3D超声成像
超声波点焊探伤仪 - 面向点焊焊接部位检查的Matrixeye EX

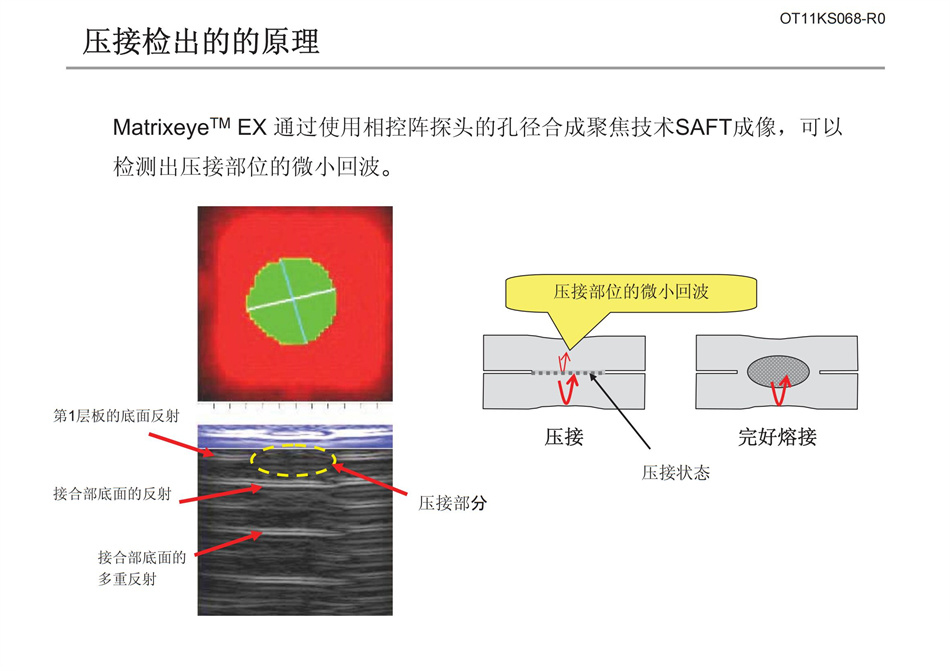

压接检出的的原理
Matrixeye EX通过使用相控阵探头的孔径合成聚焦技术SAFT成像，可以检测出压接部位的微小回波。
特点

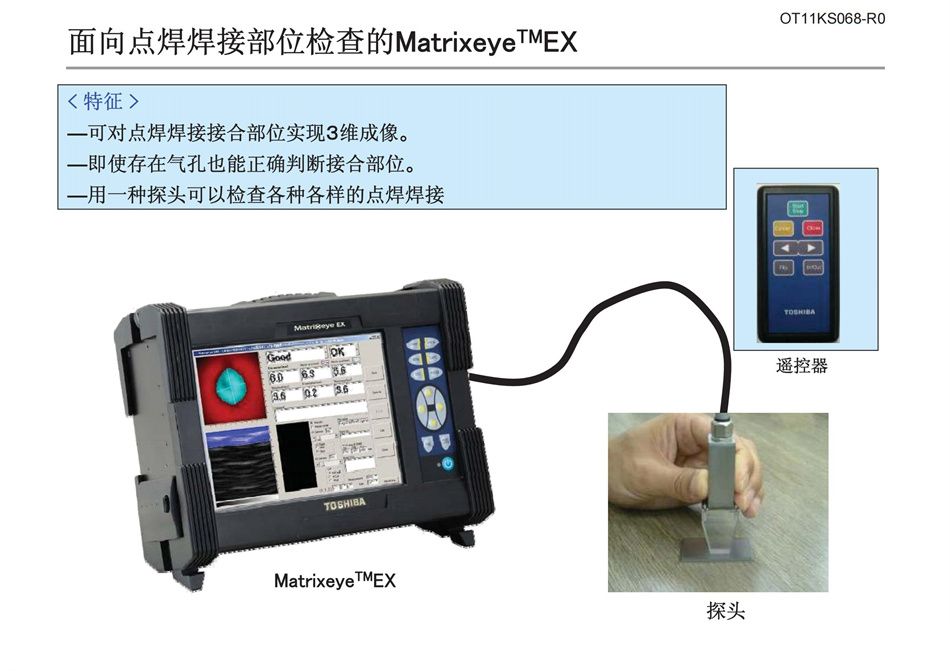

一可对点焊焊接接合部位实现3维成像。—即使存在气孔也能正确判断接合部位。一用一种探头可以检查各种各样的点焊焊接
可用于钢材、高强度钢板、铝材、碳纤维复合材料的检查。该设备首先应用在航空飞行器的检修上面，可检查各种复合材料。

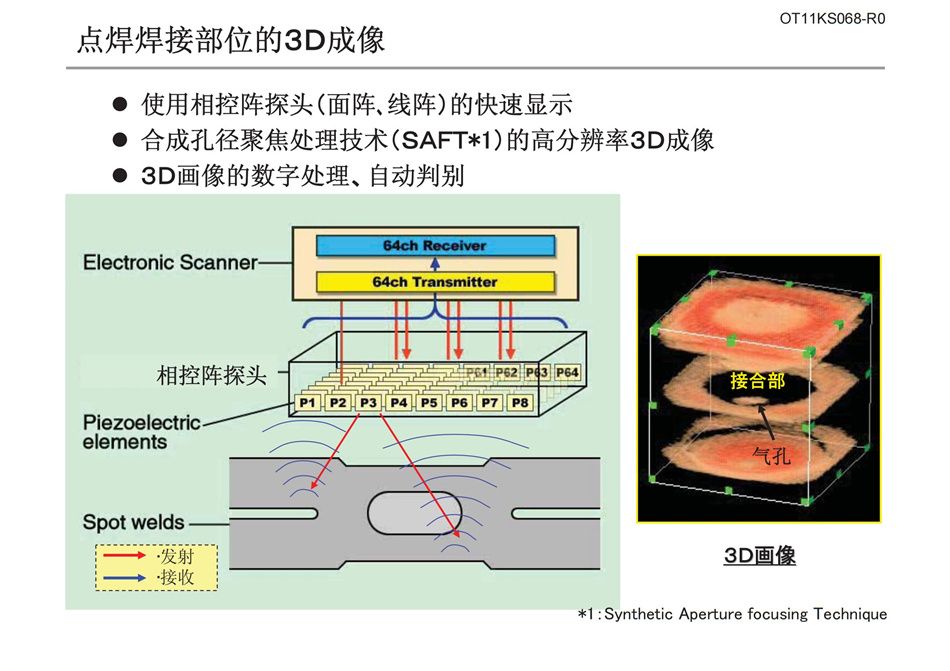

点焊焊接部位的3D成像

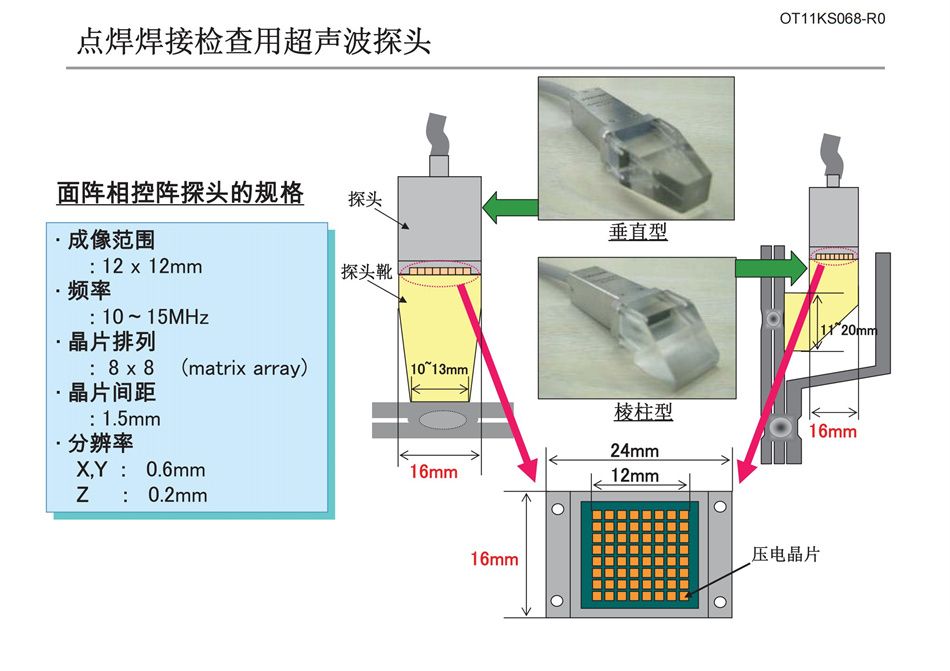

●使用相控阵探头(面阵、线阵)的快速显示
●合成孔径聚焦处理技术(SAFT*1)的高分辨率3D成像
● 3D画像的数字处理、自动判别

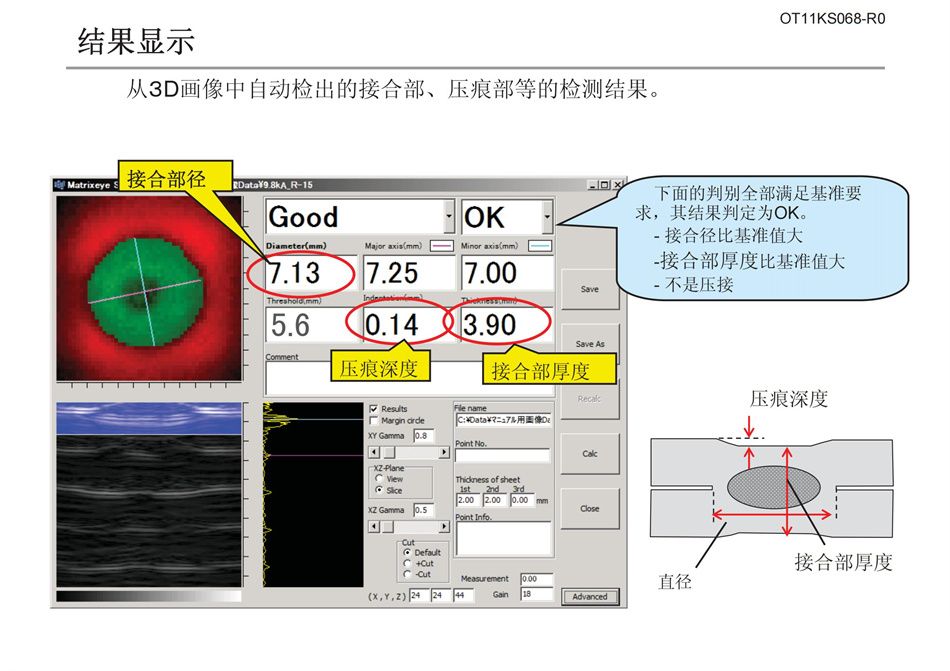

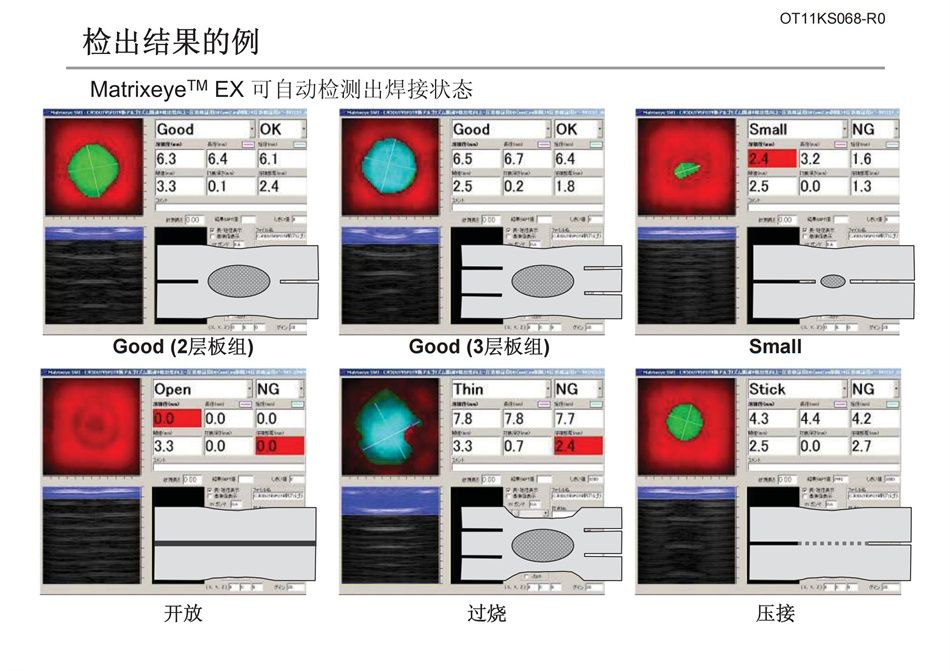

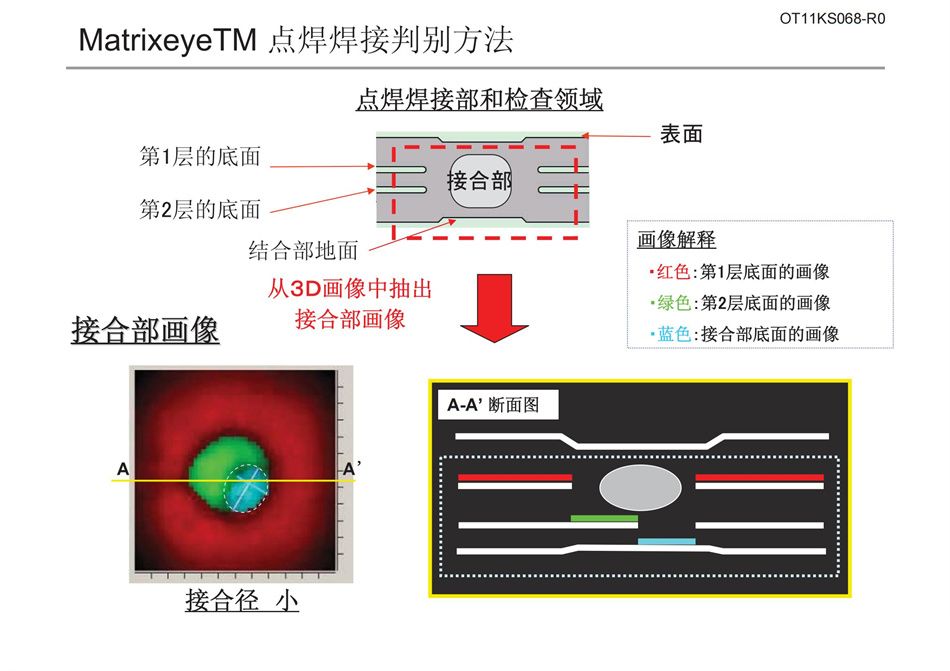

结果显示
从3D画像中自动检出的接合部、压痕部等的检测结果。

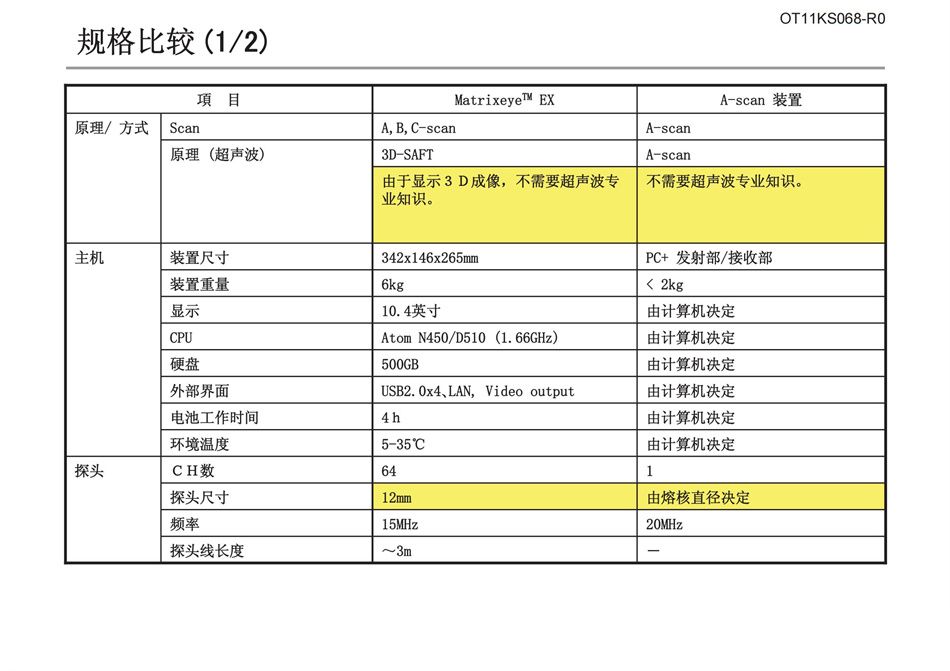

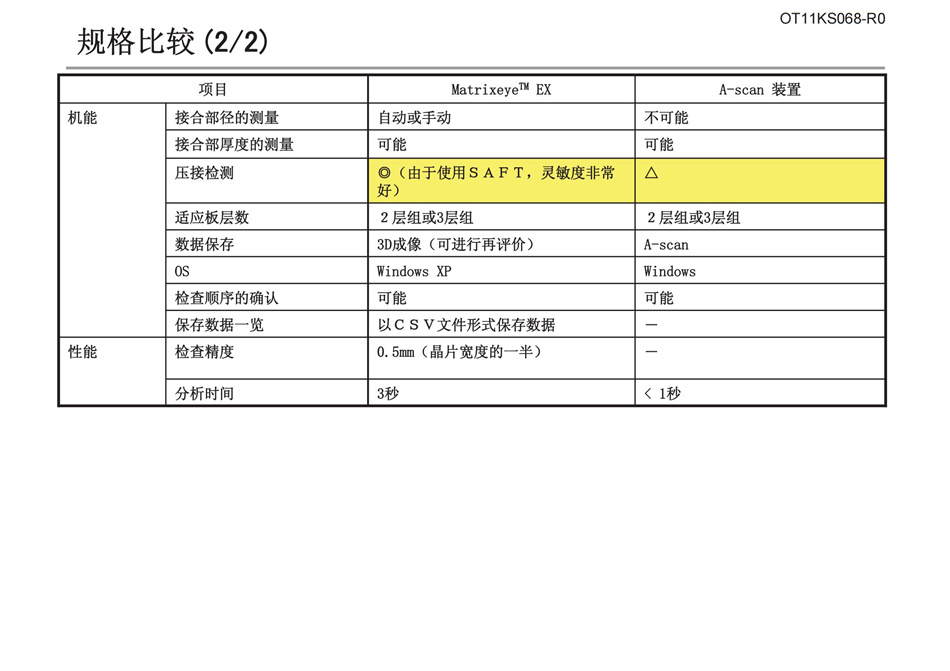

总结
(1)可对点焊焊接部分进行高分辨率的3D-成像
(2)即使存在气孔也可正确判别焊接接合是否完好
(3)使用1个探头可检测各种焊接径的点焊焊接
(4)可检测出压接部位的微小回波
