英国雷迪地下管线探测仪RD8200/RD7200
| 产品型号： |
/RD7200 |
| 品 牌： |
英国雷迪 |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2024-10-03 |
英国雷迪地下管线探测仪RD8200
英国雷迪RD8200管线探测仪精密定位地下金属管线的走向、位置、深度，防止损坏和提高运营效率。英国雷迪RD8200解决这些问题。它的设计考虑到了操作员。
英国雷迪地下管线探测仪RD8200
选用室外用工业级显示器
RD8200管线探测仪定位器和发射器采用透反射低功耗LCD技术，利用环境光提高屏幕在阳光直射下的可读性，延长电池寿命。
高性能音频和振动警报，适用于噪音环境RD8200防水扬声器外壳经过调整，为您选择高频或低频音调提供共振。
功率输出音频 电平和振动警报，协助技术人员在有挑战性的情况下工作。
RD8200系列定位器和变送器简化了在拥挤的网络、变电站或高压线路附近识别和跟踪公用设施的任务当前方向，追踪右线。
通过从Tx-10发射机应用专门的CD信号，在多个并行实用程序中识别目标。定位器上显示的CD箭头确认您正在跟踪目标线。
只需按一次键，就可以利用电源信号的谐波特性来确定信号是来自一个源，还是来自多条电缆，然后您就可以跟踪和标记这些电缆。
动态过载保护，拒绝不必要的干扰。
自动滤除干扰，可用于电噪声环境，如变电站附近或架空电力线。
管线探测仪定位器提供了许多功能，旨在推动正确的使用，减少公用事业的损害，提高安全性。
技术参数
1、测深范围：管线≤6米，探头≤15米
2、测深精度：管线±5%公差（深度0.1-3米），探头±5%公差（深度0.1-7米）
3、定位精度：±5%
升级优势
1、增强了快速、准确性和可靠的性能
2、非常适合密集的地下管线环境
3、技术驱动的更优现场实践
4、结实、轻便且符合人体工学
性能特点
1、速度、精度、性能可靠；
2、易于设置和使用；
3、阳光下可读显示，高性能音响系统和噪音环境振动警报；
4、信号处理灵敏准确，结果可靠；
5、适合复杂的地下基础设施；
6、拒绝强干扰信号；
7、在存在多个电源线的情况下识别目标电源线；
8、鼓励正确的定位器处理以改进检测；
9、人体工程学设计；
10、坚固但重量轻，符合人体工程学；
11、易于部署和使用，提供快速、准确和可重复的测量。
RD8200替代RD8100型号
（1）新增了摆动警告功能，推动正确使用；
（2）新增振动手柄，不错过任何警告；
（3）新的直连导线，更耐用，寿命更长

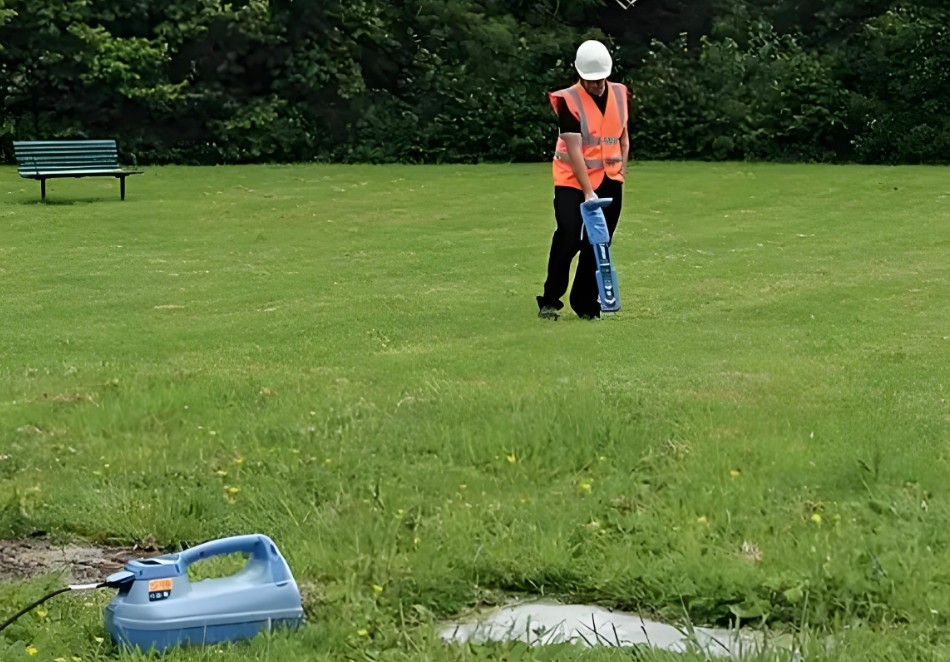

RD8200管线探测仪使用教程，直接法，将管线探测仪发射机的一端连接到管线的出露点上，另一端连接在垂直管线走向的地线上，发射机通过连接向管线施加特定频率的交变电流，该电流沿管线向其延伸方向流动，通过大地回到地线，构成回路。
同时，管线周围形成同样频率的交变电磁场，再在管线上方地面用接收机扫描接收这个交变电磁场，对管线进行定位、定深。夹钳法，工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线上。
夹钳相当于初级线圈，管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动，环形磁场穿过管线回路时，便在管线中产生感应二次电流。在管线密集区探测中，夹钳法是一种交叉影响小而有效的方法。
电磁感应法（磁偶极感应法），将发射机放在目标管线上方，由发射机线圈发出一个特定频率的交变电磁场，交变电磁场在管线上会耦合出一个同样频率的交变电流，电流沿管线向其延伸方向流动，同时在管线周围又形成同样频率的交变电磁场，然后用接收机在管线上方扫描接收这个二次场，对管线进行定位、定深。
