美国Dakota NDT超声波螺栓应力监测仪MultiMax
产品型号: |
MultiMax |
品 牌: |
美国Dakota NDT |
|
所 在 地: |
广东深圳 |
更新日期: |
2025-07-04 |
| 品牌:美国Dakota NDT | | 型号:MultiMax | | 产地:美国 | |
| 可否定制:否 | | 用途:螺栓应力检测 | | 颜色:黑绿 | |
| 测量模式:脉冲回波 | | 用途:螺栓应力检测 | | 颜色:黑绿 | |

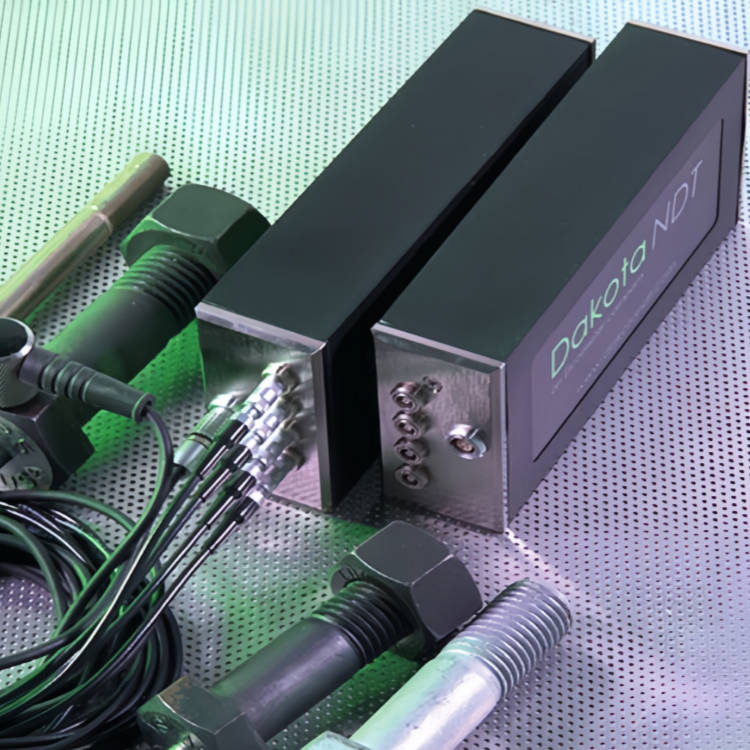

美国Dakota达高特 超声波螺栓应力监测仪 MultiMax
美国Dakota达高特公司推出的 MultiMax 是一款顶端的4通道超声波螺栓应力监测仪,可在全球任何地点实时提供关于紧固件拉伸量、载荷、应力和应变的精湛数据。
在工业生产中,螺栓作为连接各个部件的关键元素,其状态的稳定性直接关系到设备的安全运行。无论是石油天然气、发电领域,还是汽车制造、采矿行业,都离不开对螺栓应力的准确监测。今天,为大家介绍一款在螺栓应力监测领域表现精湛的设备 —— 美国Dakota达高特MultiMax螺栓应力监测仪。
美国Dakota达高特的 MultiMax 螺栓应力监测仪凭借其精湛的性能和广泛的适用性,成为工业生产中螺栓应力监测的理想之选,为设备的安全稳定运行提供了有力保障。

简介
螺栓的作用类似于高强度弹簧,用于将部件紧密连接在一起
当螺栓被拧紧时,输入的扭矩会转化为与螺栓轴线平行的压力。
这种轴向力被称为“载荷”或“应力”
螺栓应力等于夹紧力
过度拧紧会使螺栓超过其弹性极限
有效的螺栓连接在于达到弹性区域末端的应力*佳点
我们将此称为“验证载荷”,其值通常为屈服强度的 85%-95%。
通常通过输入扭矩转换来计算应力
存在两个主要误差来源:扭矩扳手的不准确性和螺母系数
当需要高精度时,螺母系数的不准确性可能会引发问题。
传统的扭矩 -载荷转换就像一个漏水的管道,你必须通过假设一个固定的损失率来估算载荷。
螺栓应力监测则更为精确,因为它直接通过伸长量来测量输出载荷。
美国Dakota达高特MultiMax通过超声波精度直接测量螺栓应力,改变了紧固件监测方式 -- 消除了由摩擦导致的不准确性。试想一下,无论在机械连接中起到至关重要作用的螺栓处于多么遥远的位置,你都能获得精湛的数据和远程实时观察。
美国Dakota达高特MultiMax螺栓应力监测仪可远程、持续测量紧固件的长度变化。借助直观的Dakota达高特 MultiU软件,它能无缝集成到您现有的状态监测系统中。这种强大组合可实现螺栓伸长量的实时状态监测,助力主动维护并预防代价高昂的故障。此外,MultiMax 易于扩展,能同时监测数百个螺栓。
获得前所未闻的掌控力,确保螺栓连接的完整性。选择达高特无损检测(DakotaNDT)的 MultiMax。
特点
将多个MultiMax连接在一起
兼容的MultiUl界面软件用于设置MultiMax
粘在传感器上可以消除传感器放置错误或卡住后的移动
实时温度监测和补偿
自动归零,闸门和显示配置
测量值可以自动存储,从每分钟6次到每月1次
测量范围为1英寸至50英尺(25.4mm to 15.2 M)

连接方式
USB 采用 USB-C 直接连接 1.1 PC,温度传感器为5 针 Lemo 1,探头传感器为4 Lemo 00.

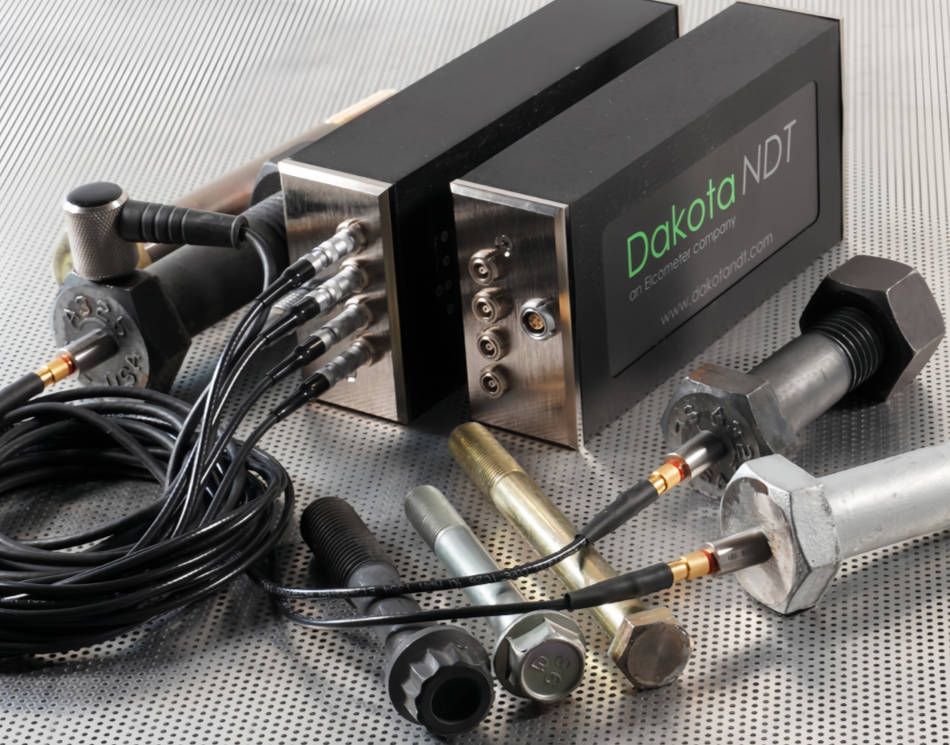

探头与传感器
探头类型为单晶,频率 1MHz至 10MHz,直径 1/8”至 1”,连接方式可选灌封式/整体式、Microdot、Lemo00 或 BNC,还可提供定制探头用于特殊应用;温度传感器支持自动温度补偿。
电子器件
定时采用准确的 TCXO 定时,使用单发 100MHz8位超低功耗数字化器;脉冲发生器类型为方波,脉冲电压可选 100、150 和 200 伏,脉冲宽度可选尖峰、宽和窄(80 至 400ns),阻尼为 100 欧姆,频段为宽带 1.8-19MHz(-3dB),水平线性 +/-0.4% FSW,垂直线性 +/-1% FSH,放大器线性 +/-1dB,延迟在钢材速度下 0-999.9 英寸 (25,400mm),具有可调节阈值和极性的单闸门,4 通道 MUX支持通道之间的多路复用切换。
电源供给
线路电源可通过 USB 转 PC 或 AC 适配器提供。
测量性能
速度范围 0.0492 至 0.5510in/μs (1250-13995m/s),测量模式为脉冲回波 (P-E)检测方式为零点交叉,螺栓材料可从预设或自定义列表中选择类型,还能通过重复性柱状图表示测量的稳定性。
物理参数
重量为 13.5 盎司(含电池),尺寸方面宽度3英寸(76.2mm)、高度 6.5 英寸(165mm)、深度 1.5 英寸(38.1mm),工作温度在 14至 140°F(-10至 60°C),外壳采用挤压铝体镀镍铝端盖(有密封垫片),符合 IP65 环境条件要求。

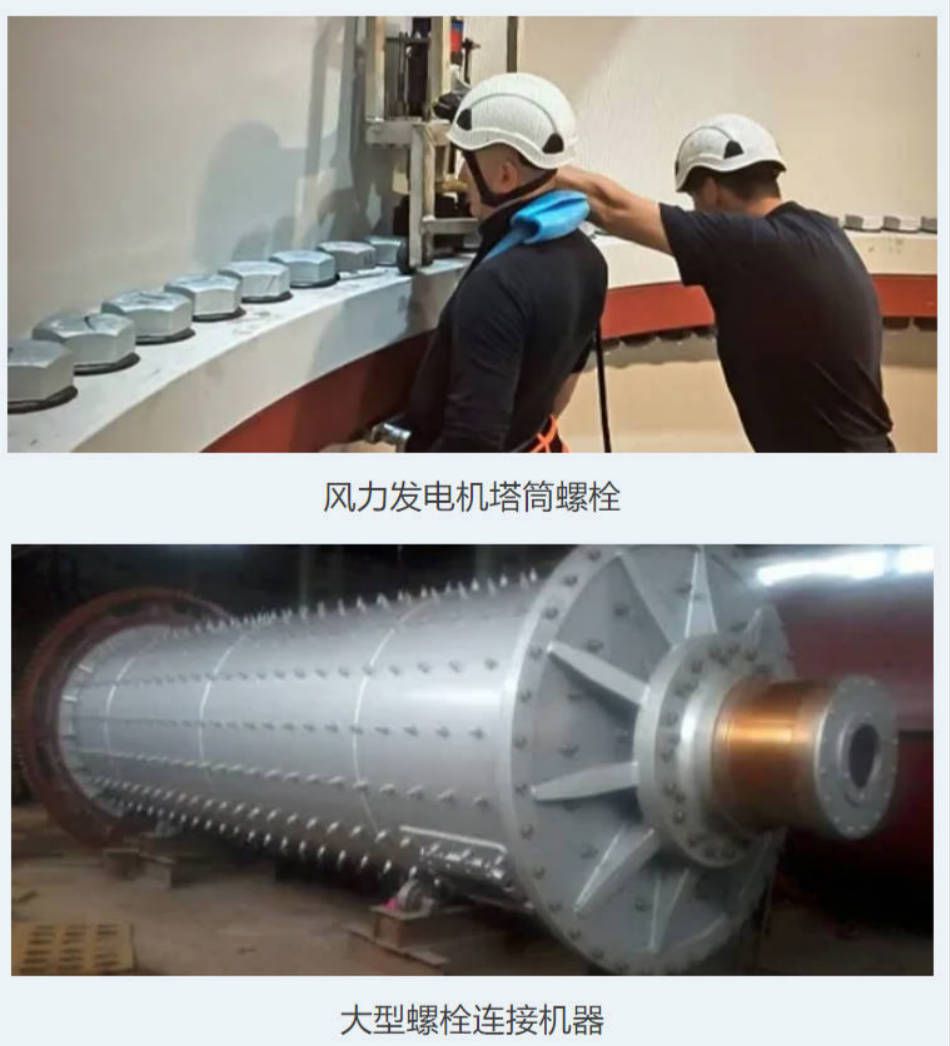

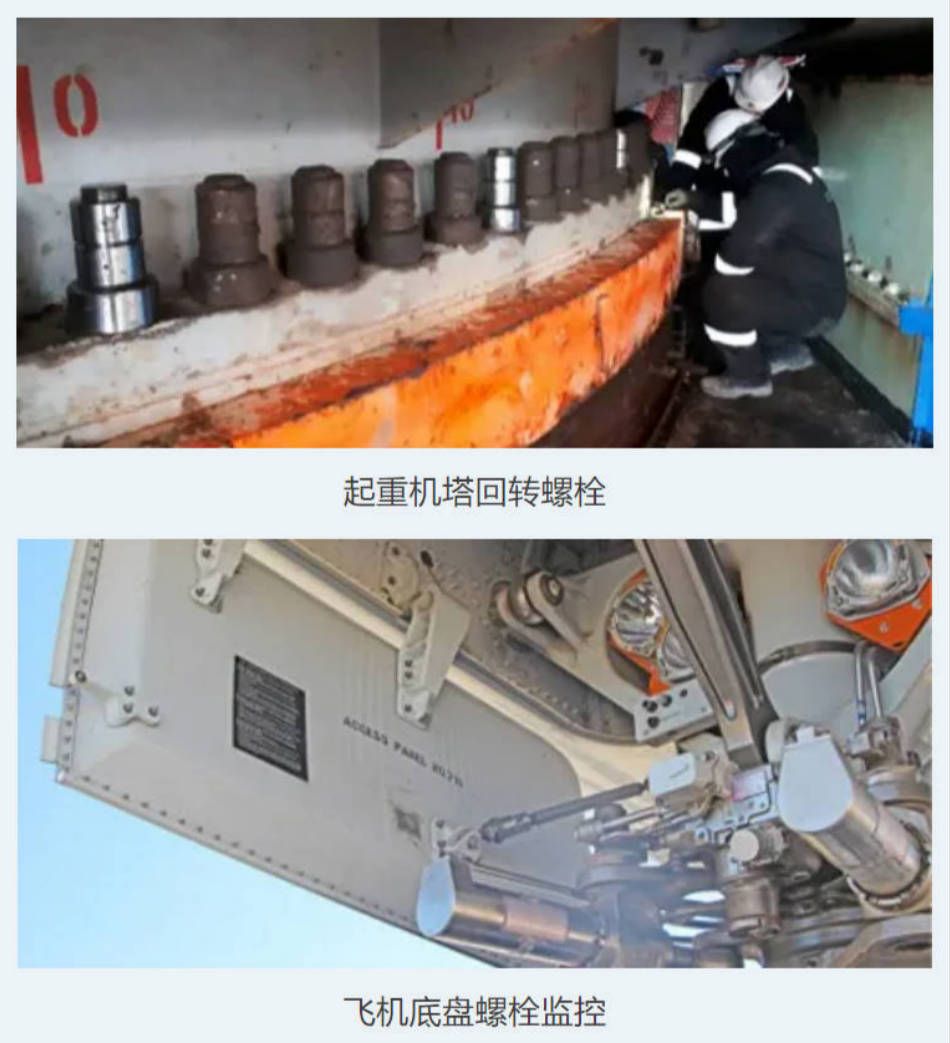

应用场景
MultiMax 螺栓应力监测仪的应用场景十分广泛,可服务于石油和天然气、发电、公路与铁路、海运、工业制造、汽车、采矿、水务等多个行业。
