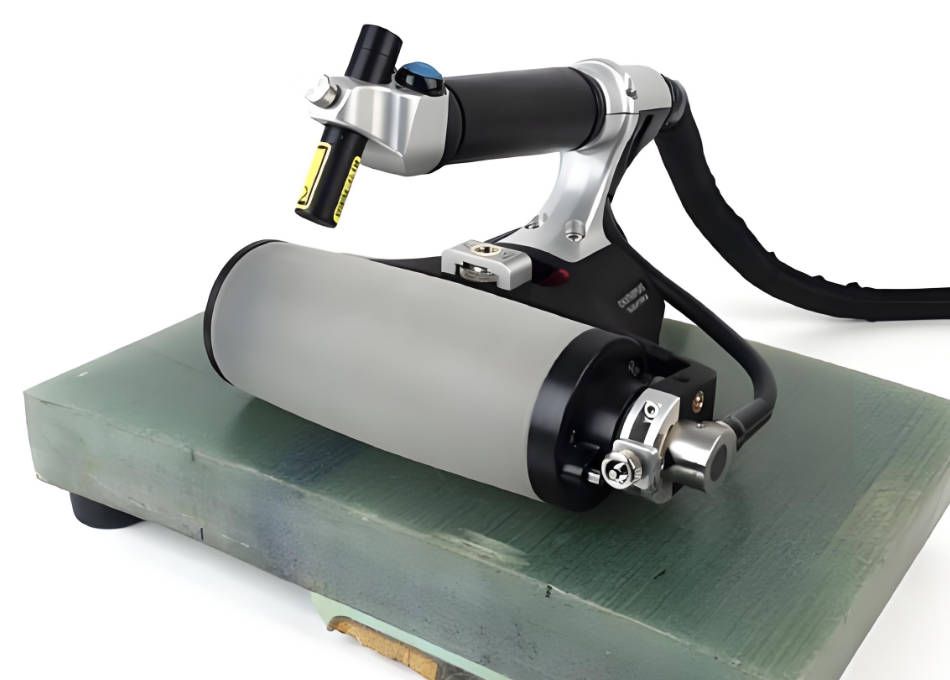

奥林巴斯相控阵轮式扫查器RollerFORM
详细信息| 询价留言品牌：奥林巴斯 型号：RollerFORM 加工定制：是 用途：大面积检测复合材料缺陷 是否进口：是 频率：3.5 / 5 MHz 最小表面曲率：50毫米 尺寸：235 × 145 × 150毫米 重量：1.5公斤 奥林巴斯相控阵轮式扫查器RollerFORM
非水浸式C扫描检测

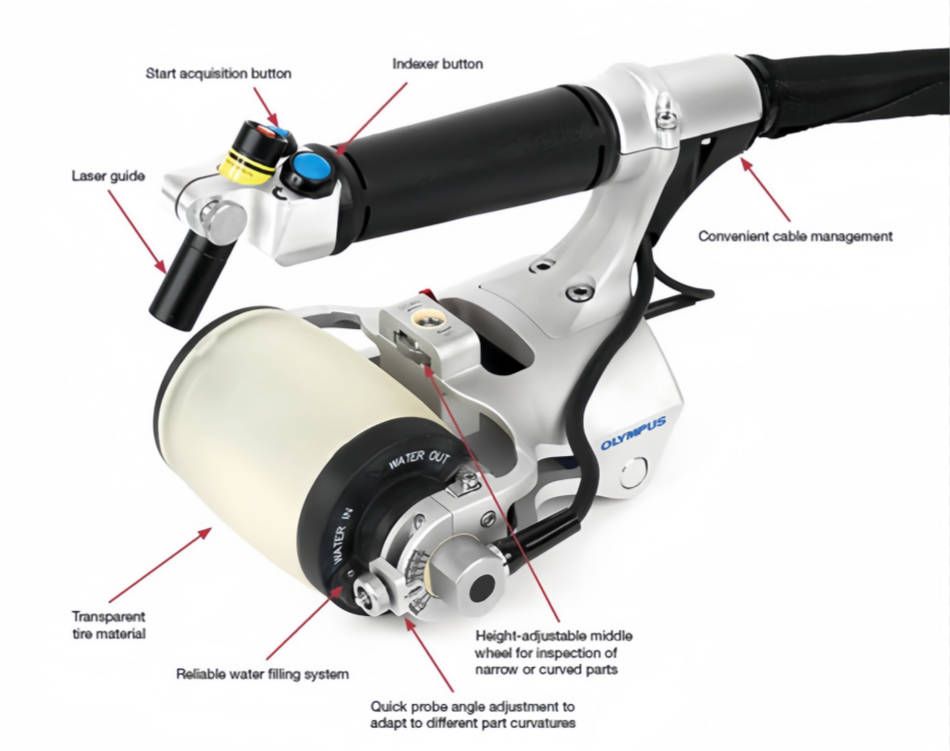

只需滚动扫查器，就可即刻获得结果 RollerFORM扫查器与相控阵仪器，如：OmniScan或FOCUS LT配套使用，可以在制造和维护环境中，使用零度超声声束完成无损检测。常见的应用包括复合材料芯材的分层定量和多孔性的量化分析，以及对铝板壁厚损失的监测。设计符合人体工程学的RollerFORM扫查器，有一个整合型步进点击器按钮，可以采集多个单线C扫描，并将这些C扫描实时合并，形成单一图像，从而绘制出被测材料表面的图像。内置激光导向装置方便了笔直、精确的单行扫查。

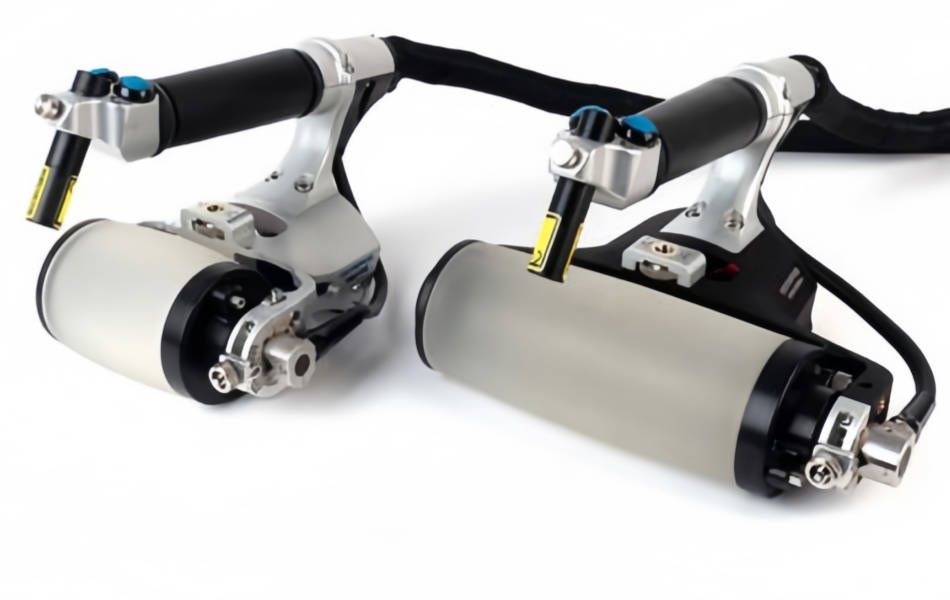

RollerFORM扫查器的轮胎不仅可以提供优质的耦合效果，而且制成其轮胎的独特材料与水的声阻抗非常接近。这种设计特点可以使声能有效地传输到工件中，而且不会产生不希望出现的回波。使用5 MHz相控阵探头型号时，可以在复合材料中获得理想的1毫米近表面分辨率。3.5 MHz相控阵探头型号更适于检测某些较厚的、衰减性较强的材料。由于轮胎为透明材料，可以非常容易地辨别水舱内出现的气泡或污染物。

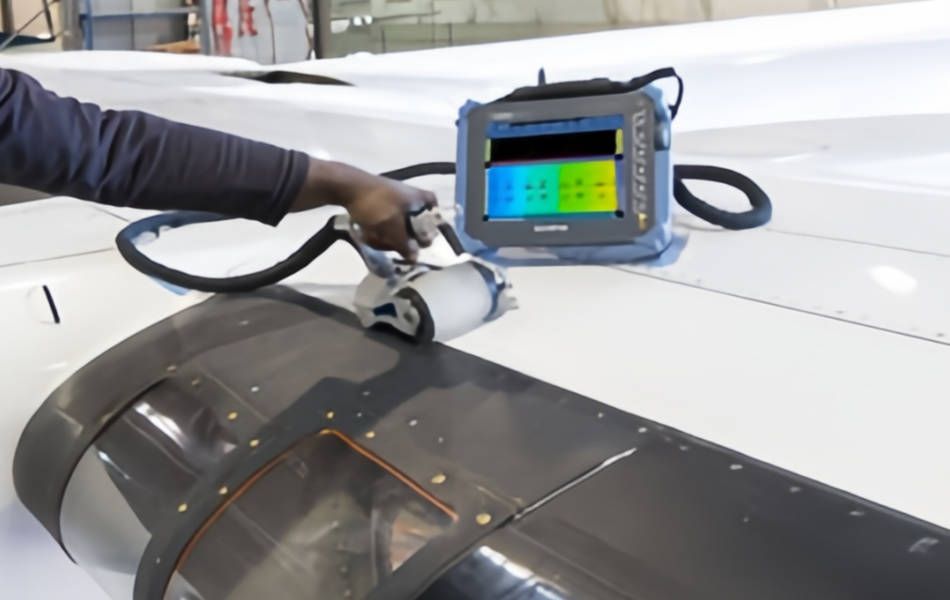

奥林巴斯推出一款新型相控阵轮式探头：RollerFORM，用于检测复合材料，以及其他一些常用于航空航天业的表面光滑的材料。经济实惠、操作方便的RollerFORM扫查器可以替代全二维编码系统，提供一种与水浸技术等效的可行性检测技术。
RollerFORM扫查器独特的轮胎材料经过专项开发研制，可以确保完成与水浸检测相仿的高质量超声检测。只需略施耦合剂，稍微用点力，RollerFORM扫查器就可提供优质的耦合效果，并获得很强的信号，即使在难以扫查的位置，也能做到这点。
主要特性
优质耦合效果，只需少量耦合剂。
与水相似的声阻抗。
25毫米的充水延迟块可以对厚度达50毫米的复合材料进行检测。
宽达51.2毫米的声束覆盖区域。
可依照飞机制造商的现有程序进行操作。
标准套装件
相控阵探头，带有OmniScan连接器。
防水编码器，带有与OmniScan MX2或SX兼容的连接器。
激光导向装置。
步进点击器和“开始采集”按钮。
备用零件。
充水/喷洒泵和进水管。
技术规格说明 参数 典型的近表面分辨率
（直径3毫米的扁平反射体）5 MHz时，1毫米（复合材料中）
3.5 MHz时，1.5毫米（复合材料中）
5 MHz时，3 mm（钢/铝中）*小表面曲率（凸面半径） 50毫米 外型尺寸（长 × 宽 × 高） 235 × 145 × 150毫米 重量（不含水） 1.5公斤
-
