多浦乐DOPPLER相控阵超声检测仪PhaScan II
| 产品型号： |
PhaScan II |
| 品 牌： |
多浦乐DOPPLER |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2025-12-02 |
| | 品牌：多浦乐DOPPLER | | 型号：PhaScan II | | 加工定制：是 | |
| | 类型：超声波 | | 测量范围：9900μs | | 分辨率：0.01 | |
| | 尺寸：325mm×230mm×130 mm | | 重量：4.5 kg | | 分辨率：0.01 | |

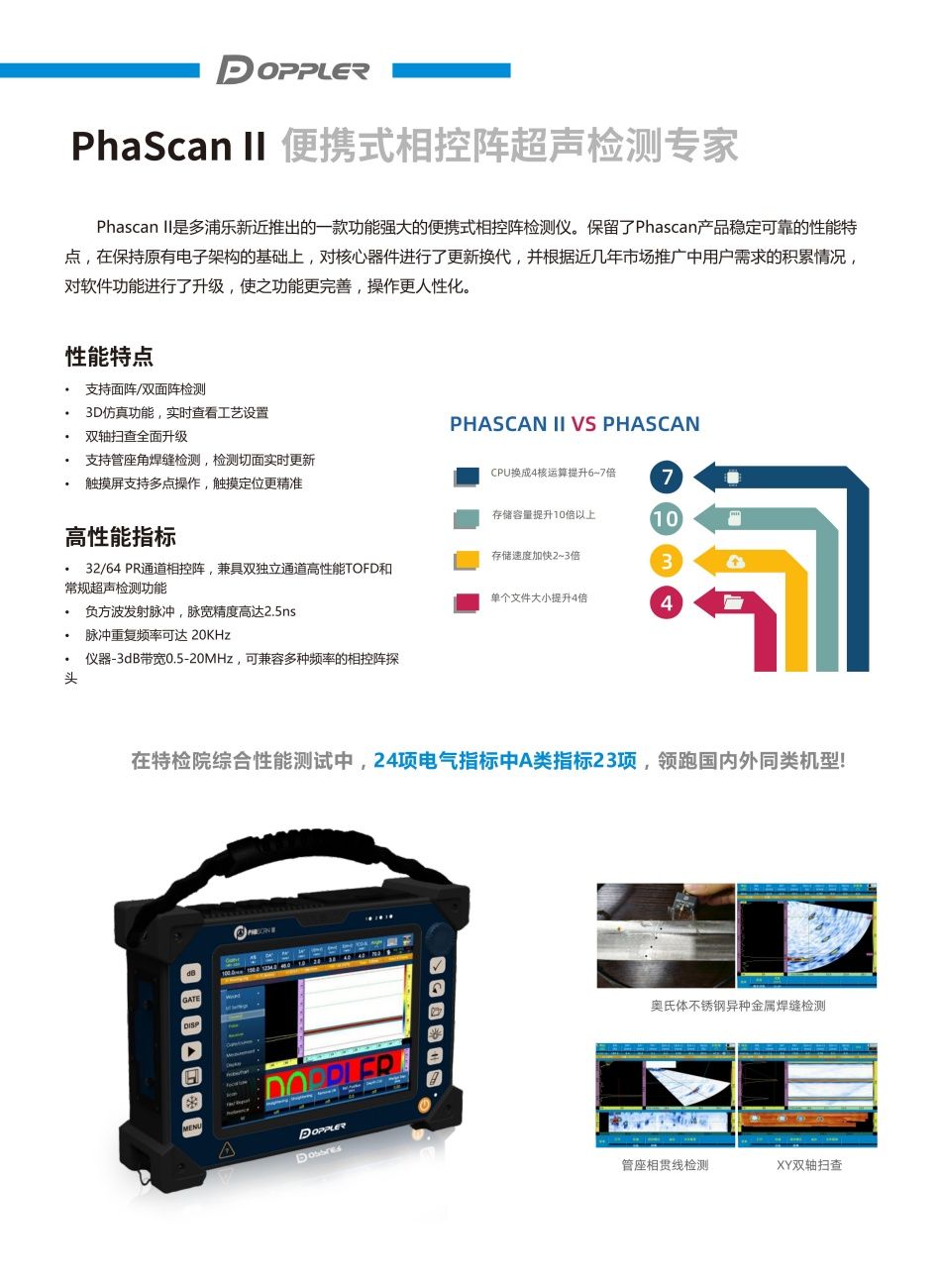

多浦乐DOPPLER便携式相控阵超声检测仪PhaScan II
PhaScan II 是多浦乐生产的便携式相控阵超声检测仪，主要用于工业无损检测，支持TOFD(衍射时差法)和常规超声检测功能。
核心参数与性能特点:
通道配置:32/128个相控阵通道，兼具双独立通道TOFD和常规超声检测功能
脉冲特性:负方波发射脉冲，脉宽精度2.5ns，重复频率20kHz。
带宽范围:0.5~20MHz，兼容多种频率探头。
扫描功能:支持线性/扇形扫查、3D仿真、双轴扫查及管座角焊缝检测，检测切面可实时更新
显示与操作:10.4英寸TFTLCD触摸屏，支持多点操作，分辨率800x600像素
数据管理:支持离线分析、完整A扫描数据存储及多种编码器配置。
功能
·支持面阵/双面阵检测
·3D仿真功能，实时查看工艺设置
·双轴扫查升级，支持管座角焊缝检测
·触摸屏多点操作，定位精准
·双独立TOFD通道，可同步扫查13

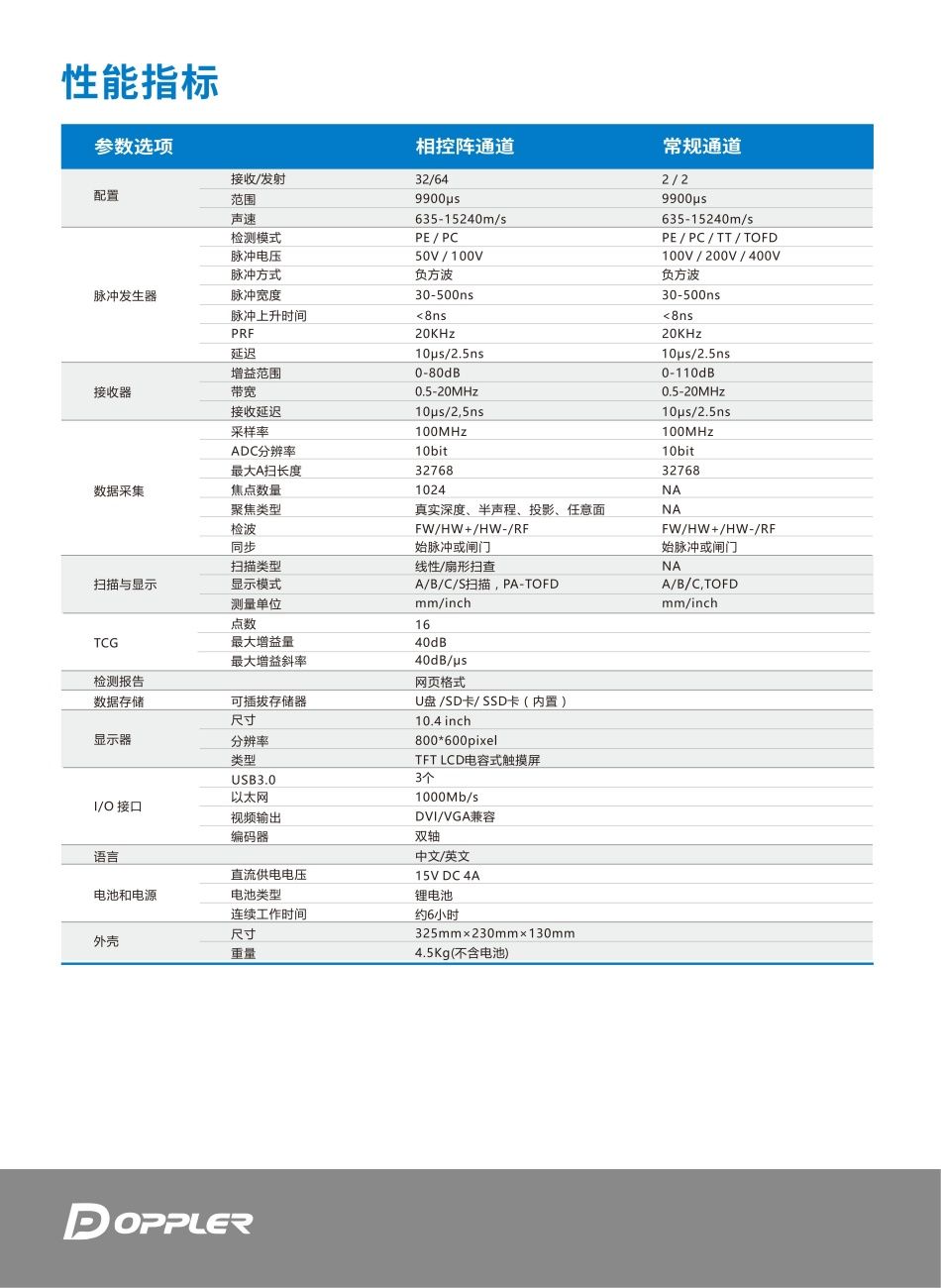

指标
·接收/发射通道:32/128
·*大增益:40dB.
·聚焦法则数:1024
·显示器:10.4英寸TFTLCD12
特点
1、支持面阵/双面阵检测；
2、3D仿真功能，实时查看工艺设置；
3、双轴扫查全面升级；
4、支持管座角焊缝检测，检测切面实时更新；
5、触摸屏支持多点操作，触摸定位更精准。
该仪器支持相控阵(PA)和TOFD(射时差法)检测功能，具备高性能和人性化操作特点，广泛应用于工业无损检测领域。
