德国Foerster旋转涡流探头TCM
详细信息| 询价留言品牌：德国Foerster 型号：TCM 加工定制：否 适用范围：10Hz -20MHz 测试频率：10Hz -20MHz 灵敏度：0.1° 相位范围：0.0-359.9°，0.1° 外形尺寸：40 mm 灵敏度：0.1°
德国Foerster旋转涡流探头TCM
用于检测螺栓孔的手持式旋转探头枪手持式旋转探头枪驱动相应的探头，并将探头信号传输到测试仪器中。FOERSTER的手持式旋转探头枪转速高达每分钟3000转。
传统的阻抗平面涡流检测
DEFECTOSCOP模块采用通用涡流检测仪的所有参数，并在阻抗平面上显示测量数据。用户在专家模式下工作，可以轻松地自定义可用参数列表，并将其存储在测试程序中。此外，还可以自定义收藏夹，以便下次快速启动模块。从专家模式切换回操作员模式，锁定参数列表和系统设置进行编辑，节省时间和精力。
您可以选择，多个频率添加到测试程序中，以便在不同的涡流穿透深度下并行进行测试。频率的颜色显示可以根据需要进行调整。旋转组件或手持式旋转探头枪的记录，可以直接显示在高分辨率C扫描中，允许对测试区域进行快速评估和完整记录。也可以将涡流信号的原始数据记录下来，输出到工作站的计算机上，供后期评估。
功能特点
1. 搭配使用旋转探头枪、高频、低频等应用，以解决各种各样的测试任务。无论是使用您自配的传感器还是使用FOERSTER的传感器都可实现。
2. C扫描功能：来自手持式旋转探头枪的数据，可以在高分辨率C扫描中显示
3. 多频率检测，多达8个频率：在单个通道中检测不同材料深度的不连续性，或通过混频功能来减少干扰。
4. 冻结涡流数据的后处理：将涡流信号冻结，然后编辑增益、相位、高通、低通滤波器等参数。
5. 多种探头选择：可连接各种传感器，如参数探头、绕组探头或桥式探头等。
在航空、汽车和能源领域，孔内裂纹往往是*隐蔽却也是*危险的缺陷之一，带大家了解孔内壁裂纹检测的原理和方法。
我们会用到旋转探头，把探头放入孔内并旋转，就像给孔壁拍CT，在孔内每转一圈都会形成一条扫描线，会实时的反映孔内壁缺陷情况。如果孔壁上存在裂纹，电涡流信号就会发生变化并显示出来，我们就能直接定位到异常点，而不是靠经验去猜测。这也是无损检测的优势，快速直观，而且不会破坏工件。当然，如果只扫描一条线，还不足以发现所有问题。
如果我们想扫描整个钻孔的裂缝，覆盖整个内壁区域，不仅仅是一小部分，我们会用到旋转头，它能驱动探头高速旋转，通过每分钟大约3000转，会多次扫描到缺陷位置，让缺陷信号得到加强并有持续性。这样我们可以获得覆盖整个孔壁的检测信号，形成连续的检测画面。好比我们从单点检查升级成了全景扫描，在检测结果中，裂纹的位置、方向和长度都会非常清晰，我们直接看到了裂缝位置，直观的画面让工程师一眼就能判断风险。尽量在检测中做到万无一失。

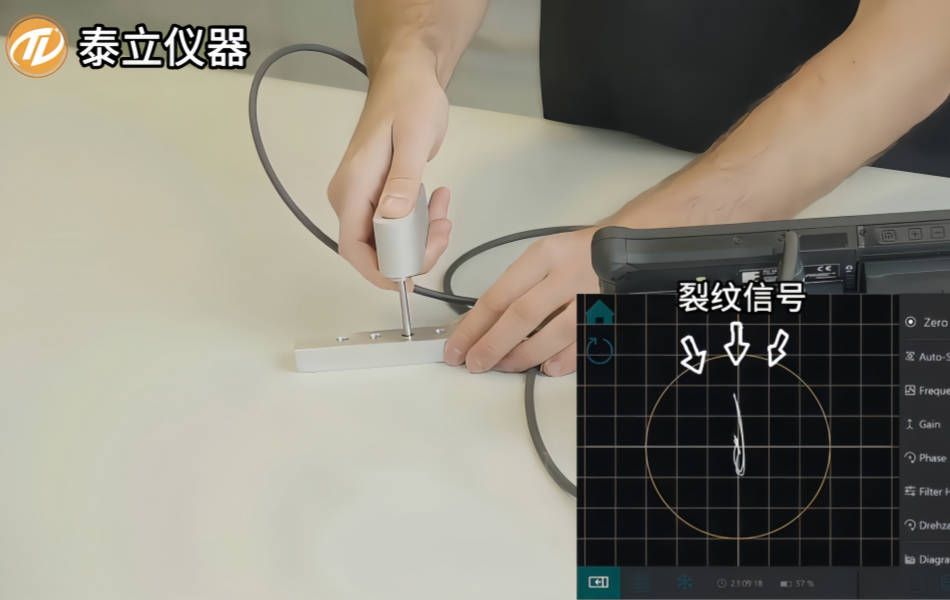

接下来我们实际演示一下操作步骤。首先，连接电缆把旋转头接到仪器上。然后将探头安装进去。需要注意的是，探头直径必须和待测孔径匹配，这样才能保证检测精度。这里需要检测的是直径8mm的孔，安装完成后就可以进行检测了。可以看到有很明显的涡流缺陷信号，我们还可以切换到C扫描模式，C扫描会生成一幅平面图，把整个孔壁的检测结果直观展示出来。
例如，这次扫描从这里开始，裂纹正好位于孔的中段，位置一目了然。这种可视化结果不仅方便工程师快速判断是否存在裂纹，还能观察裂纹发生的位置。它能够实现快速、直观、精准的全覆盖孔内壁裂纹检测。如果你也有类似的检测需求，欢迎关注我们，获取更多解决方案。 -
