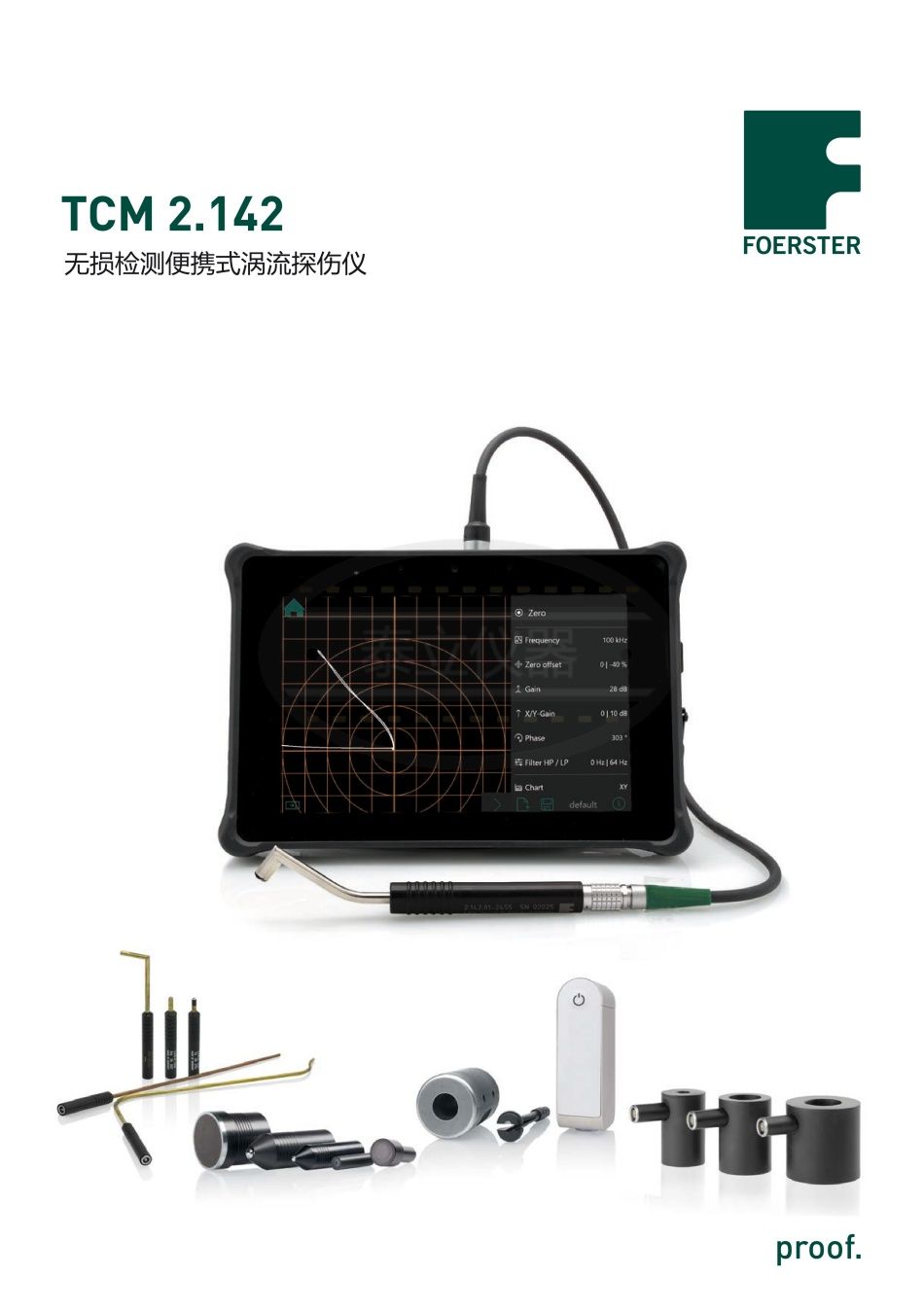

德国Foerster涡流探伤仪旋转探头TCM
详细信息| 询价留言品牌：德国Foerster 型号：TCM 加工定制：否 适用范围：10Hz -20MHz 测试频率：10Hz -20MHz 灵敏度：0.1° 相位范围：0.0-359.9°，0.1° 外形尺寸：40 mm 灵敏度：0.1°
德国Foerster涡流探伤仪旋转探头TCM
在航空、汽车和能源领域，孔内裂纹往往是*隐蔽却也是*危险的缺陷之一。带大家了解孔内壁裂纹检测的原理和方法。我们会用到旋转探头，把探头放入孔内并旋转，就像给孔壁拍CT，在孔内每转一圈都会形成一条扫描线，会实时的反映孔内壁缺陷情况。如果孔壁上存在裂纹，电涡流信号就会发生变化并显示出来，我们就能直接定位到异常点，而不是靠经验去猜测。这也是无损检测的优势，快速直观，而且不会破坏工件。
如果只扫描一条线，还不足以发现所有问题。如果我们想扫描整个钻孔的裂缝，覆盖整个内壁区域，不仅仅是一小部分，我们会用到旋转头，它能驱动探头高速旋转，通过每分钟大约3000转，会多次扫描到缺陷位置，让缺陷信号得到加强并有持续性。这样我们可以获得覆盖整个孔壁的检测信号，形成连续的检测画面。好比我们从单点检查升级成了全景扫描，在检测结果中，裂纹的位置、方向和长度都会非常清晰，我们直接看到了裂缝位置，直观的画面让工程师一眼就能判断风险。尽量在检测中做到万无一失。

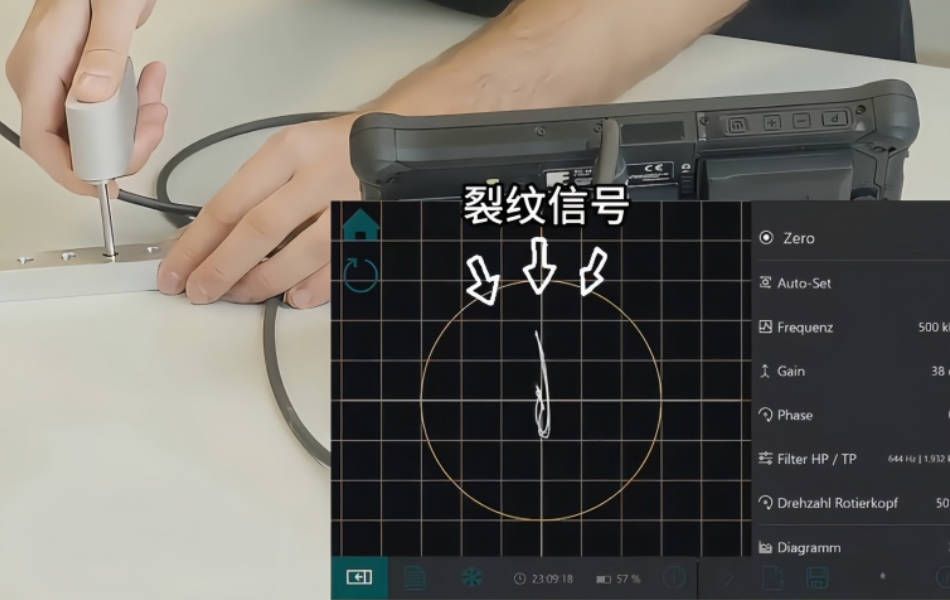

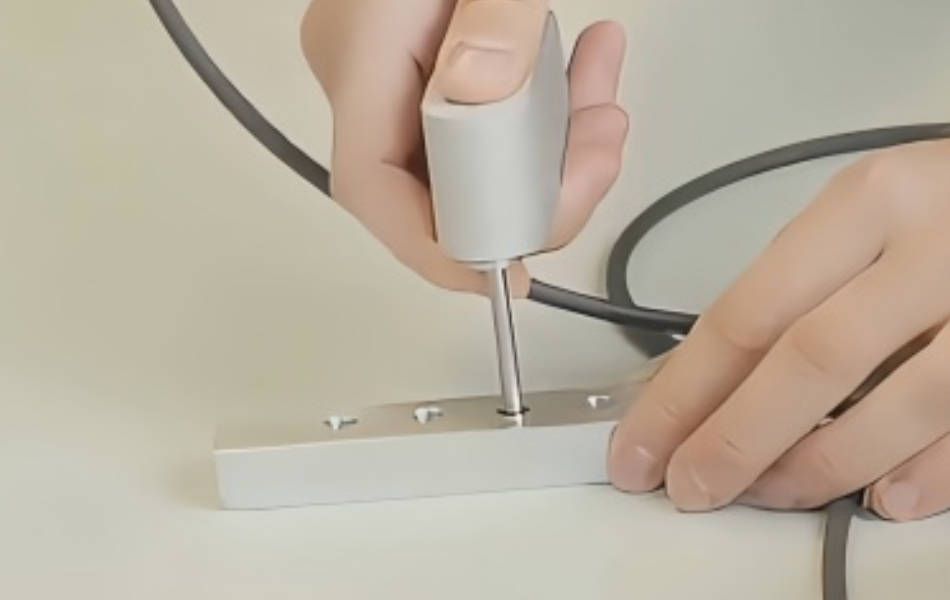

接下来我们实际演示一下操作步骤。首先连接电缆，把旋转头接到仪器上，然后将探头安装进去。需要注意的是，探头直径必须和待测孔径匹配，这样才能保证检测精度。这里需要检测的是直径8mm的孔，安装完成后就可以进行检测了。可以看到有很明显的涡流缺陷信号，我们还可以切换到C扫描模式，C扫描会生成一幅平面图，把整个孔壁的检测结果直观展示出来。
例如这次扫描从这里开始，裂纹正好位于孔的中段，位置一目了然。这种可视化结果不仅方便工程师快速判断是否存在裂纹，还能观察裂纹发生的位置。它能够实现快速、直观、精准的全覆盖孔内壁裂纹检测。如果你也有类似的检测需求，欢迎关注我们，获取更多解决方案。
-
