德国Foerster复合材料涡流检测仪TCM
详细信息| 询价留言品牌：德国Foerster 型号：TCM 加工定制：是 适用范围：多达8个频率并行 测试频率：10Hz -20MHz 灵敏度：0.1° 相位范围：0.0-359.9°，0.1° 外形尺寸：234 x 157 x 51 mm 灵敏度：0.1° 德国FOERSTER复合材料涡流检测仪TCM
TCM产品系列

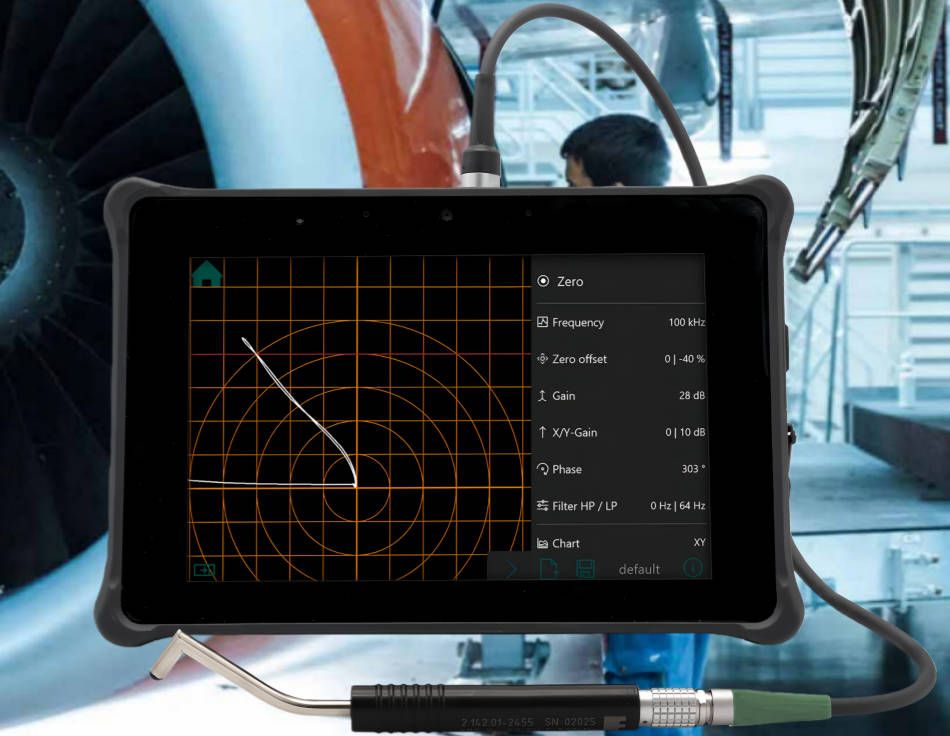

将多种涡流应用融合于一个移动平台中，从低频测试到裂纹检测和电导率测量，模块化软件能够适应每项任务。自动探头识别、直观的触控操作以及IP66防护等级的设计，确保在恶劣的现场条件下获得精确结果。
专为多用途设计
移动测试往往需要多种测试系统。霍释特（FOERSTER）多功能新型涡流复合材料（TCM）为现有涡流测试产品提供了一个统一平台。该设备集成了用于测量剩余壁厚的DEFECTOSCOP深度穿透低频（LF）测试功能和用于检测*小裂纹的DEFECTOMETER高频（HF）测试功能。
TCM平台还涵盖了非铁磁性材料的电导率测量。直观的触摸界面使用户能够通过相应的应用程序选择各项任务。自动探头识别功能可帮助您设置*佳的测试和测量参数，以获得*佳结果。
可用的软件模块
DEFECTOSCOP: 带有旋转探头枪、高频和低频探头的通用涡流检测。
SIGMATEST: 测量非铁磁性材料的电导率检测。

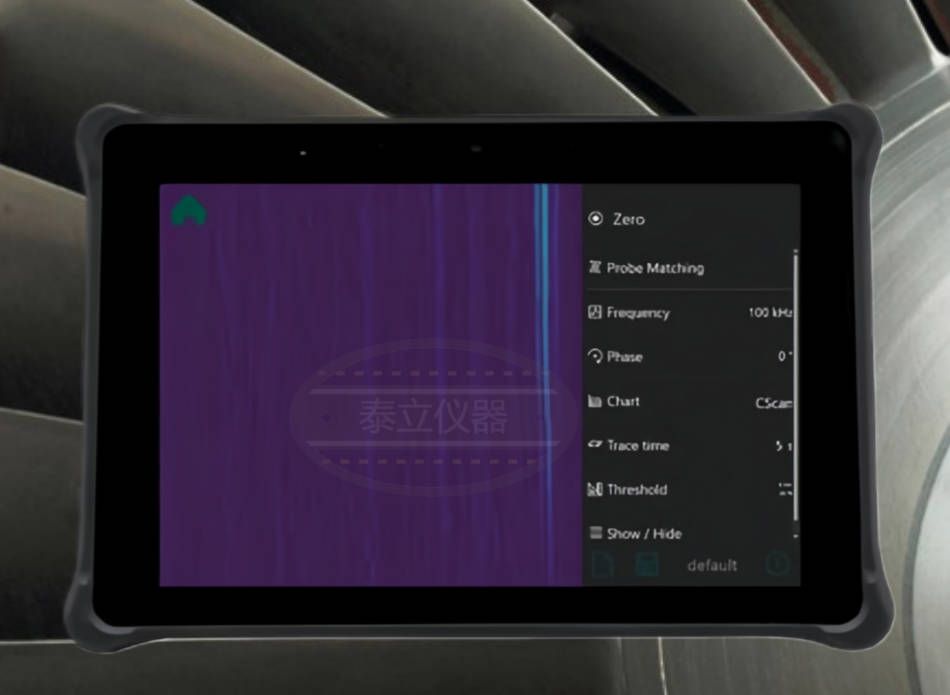

ECA （阵列涡流）: 阵列式传感器涡流检测，可达512通道。
为各种应用提供了广泛的应用程序
其坚固的外观设计以及所有的功能模块， TCM可提供单点应用解决方案，如
1. 分选检测： 区别不同材料或进行硬度分选
2. 电导率测量：如飞机结构的电导率测量
3. 地面表面裂纹检测：检测20μm的浅表裂纹
4. 桥梁和铁轨的裂纹检测
德国FOERSTER复合材料涡流检测仪TCM 技术参数
常规参数
显示：8.0英寸触摸屏，1280×800分辨率，800nits，阳光下可读,可用手指或手套切换使用
防护等级：IP 66，1.5米跌落高度
重量：1.3公斤
尺寸：227毫米×150毫米×51毫米（长×宽×高）
温度范围：-20°C至+50°C
电源：电池
续航时间：6小时
摄像头：后置摄像头800万像素，前置摄像头200万像素
存储：128 GB SSD
连接端口：19针LEMO，Thunderbolt 4，USB 3.2 Gen2（Type C），microSD读卡器
音频：音频输入/输出（组合插孔）
文档：保存/导出原始数据、截图、报告
内置帮助：查找每个设置和对话框的信息，以便快速且节省地使用
语言：英语、德语、西班牙语、日语、中文、捷克语、意大利语、法语
产品特点 检测通道
频率范围 4 Hz – 20 MHz可调，1 Hz步进
多频 多达8个频率并行 混合两个频率，以减少干扰信号
滤波器 1 Hz – 20,000 Hz低通滤波器和高通滤波器
增益 -20 dB 到 +120 dB，0.1 dB步进
相位 0 – 360°，0,1°步进
X轴和Y轴增益 0 – 60 dB，0.1 dB 步进
X/Y 补偿 -50/+50，5 %步进
探头识别 自动调节前置放大器，*大输出电流
前置放大器 -18, -12, -6, 0, 6, 12, 18, 24, 30, 36 dB
*大输出电流 400 mA（峰值），10 V 峰峰值
数据分辨率 32 bit
采样频率 高达40,000个/秒
扫描时间 0.1 – 60 秒，无限定，旋转同步
图表 x/y, t, x/y + t, C扫描
门槛 线、圆圈、方框、扇形
冻结模式 冻结信号和调整参数，如增益和相位
文档 1.可自定义PDF报告 2.以PNG格式截图 3.记录原始数据并加载后进一步分析 4.所有涡流参数自动存档
阵列技术 多达512个探头晶片
探头类型 1.旋转探头枪和探头 (5 – 24 V) 2.所有独立的收发探头（反射），如绝对探头、差分探头和参数探头，如DEFECTOMETER 探头 3.桥式探头（可调电阻5, 25, 50, 100, 200 Ω） 4.其他制造商的探头均可与TCM兼容
电导率测量频率 60, 120, 240, 480 kHz
电导率测量精度 60 kHz测量值的+/- 1.0%，14 mm探头
电导率测量分辨率 测量值的+/- 0.1%
电导率测量范围 0.5 到 65 MS/m (1-112% IACS)
向导 自动设置向导：1.绝对探头和提离设置 2.设置旋转探头枪滤波器
标准 DIN EN ISO 15548 -
