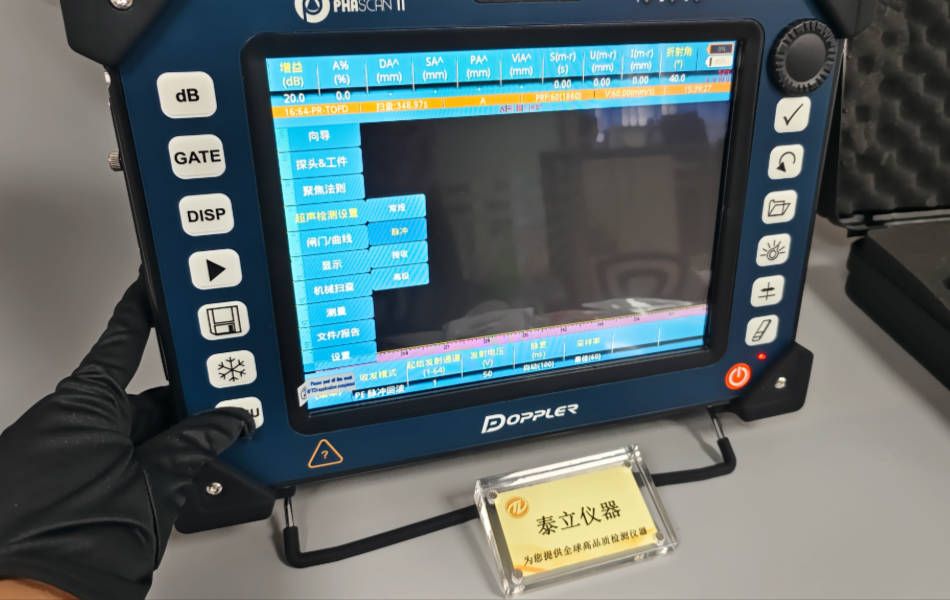

多浦乐DOPPLER相控阵检测仪Phascan II
| 产品型号： |
Phascan II |
| 品 牌： |
多浦乐DOPPLER |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2026-05-10 |
| | 品牌：多浦乐DOPPLER | | 型号：Phascan II | | 加工定制：是 | |
| | 类型：超声波 | | 测量范围：9900μs | | 分辨率：0.001 | |
| | 尺寸：325mm×230mm×130 mm | | 重量：4.5 kg | | 分辨率：0.001 | |
多浦乐DOPPLER相控阵检测仪Phascan II
⻆焊缝截⾯图实时加载功能
Phascan II 仪器除了可在常规焊缝图示、 CAD 高级加载功能外，还可对高端用户的特殊应用开放“管座角焊缝截面实时加载功能”。

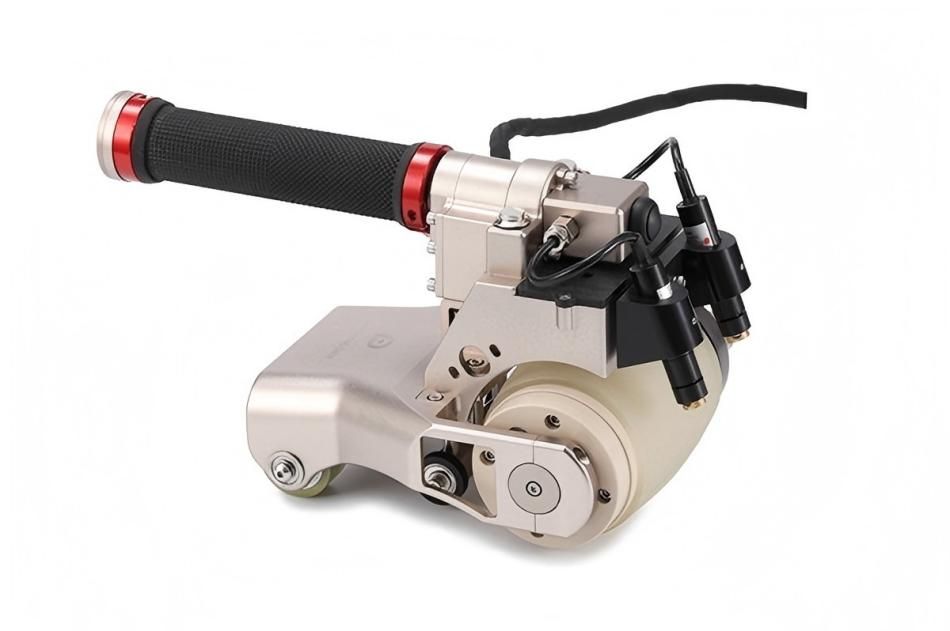

由于管座相贯线的焊缝截面实时变化，很难区分固有回波和缺陷回波。本仪器专门开发了管座检测功能，随着探头位置移动 , 三轴编码器实时记录位置信息 ,II 代设备中将实时显示该位置的焊缝截面图 , 工件固有反射信号和缺陷信号一目了然，对于复杂形状工件的缺陷辅助定位具有帮助作用。
TOFD&PA同步扫查
支持 8 组同时扫查和实时显示。
双独立 TOFD 通道参数可独立设置。
可实现两个不同设置的双 PA & TOFD 扫查，大大增加扫查覆盖率，有效避免漏检。
全聚焦检测
全聚焦（ TFM ）是一种采用全矩阵采集数据（ FMC ）的新型检测手段，和传统相控阵检测方法相比，具有精度高、近表面盲区小、扫查范围大等优点。随着电子电路技术的
不断发展，全聚焦技术数据量大的问题也会迎刃而解，应用前景良好。
本仪器支持 256*256 点数的全聚焦检测，可满足基础的研究与检测要求。
3D仿真
Phascan-II 实现了工件、焊缝类型探头、楔块、聚焦法则的 3D 仿真，可全方位360° 旋转，使工艺设置更直观。
设置界面同时显示 S 扫描中实时检测情况，对于参数的调节起到很好的辅助作用。
数据采集/分析/管理
离线软件支持自由评判，一键筛查出所有缺陷，缩减了数据分析工作量，提高了工作效率。
可配置单轴编码器、双轴编码器或采用时间编码。
可在单组、多组检测中对 A/B/S/C 扫描进行交互式分析。
所有测量读数都可以在线得到，可以保存完整 A 扫描数据后离线查看测量值。
